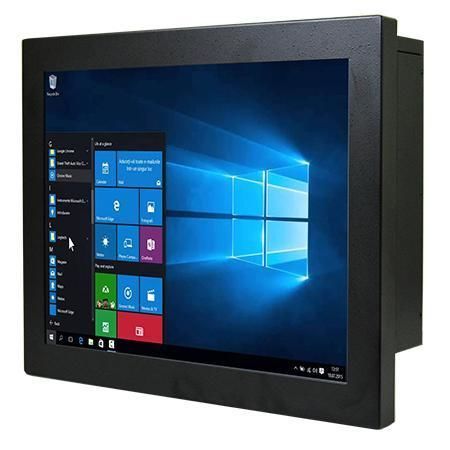

电阻式触摸屏工业平板电脑 R15IP7T-CHA3WT

液晶15"Intel® Pentium® N4200

概述
Winmate R15IP7T-CHA3WT 是一款 15.0 英寸机箱式工业面板 PC，搭载 Intel® Pentium® N4200（Apollo Lake）。适用于机器控制、工厂自动化和操作员 HMI 场景，具备无风扇设计、金属机箱和宽温支持。

主要特点

• Intel® Pentium® N4200 处理器
• 灵活存储：M.2 2242 B-key + 可选 2.5" SATA 插槽（支持 SSD/HDD，支持可选 RAID）
• 丰富 I/O：4 x USB 3.2 Gen1 Type-A、串口、2 x 千兆以太网
• 12 V DC 电源输入（Din4）；可选 12V 50W 适配器
• 视频输出：DP1.2（最高 4096x2160@60Hz），HDMI 1.4 可选（最高 3840x2160@30Hz），VGA 可选
• 无风扇设计与金属机箱，适合工业环境

显示

• 尺寸：15.0 inches
• 触控/玻璃：可选电阻式触摸；可选保护玻璃
• 分辨率：1024 x 768
• 亮度：500 nits
• 对比度：2500:1
• 可视角度：88/88/88/88
• 有效区域：304.1 x 228.1 mm

系统规格

• 处理器：Intel® Pentium® N4200（1.10 GHz 基础频率，突发更高）
• 内存：双通道 SO-DIMM（DDR3L），最高 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB；1 x M.2 2242（SATA）+ 可选 2 x SATA III
• 以太网：2 x Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）；可选 Linux Ubuntu 版本
• 无线：通过 M.2 2230 E-key 支持可选 WLAN/蓝牙

机械

• 尺寸：360 x 290 x 70 mm
• 重量：约 4.2 kg
• 安装：支持后置安装和 VESA 安装
• 机箱：金属外壳，无风扇散热

环境

• 工作湿度：30% 至 90% RH（无凝结）
• 工作温度：-20°C 至 60°C（宽温标注；个别变体列为 0°C 至 50°C）
• 存储温度：-25°C 至 65°C

认证

• CE
• FCC

I/O 端口

• USB：4 x USB 3.2 Gen1 Type-A
• 串口：RS232/422/485 可配置
• 网络：2 x RJ45 千兆
• 视频：1 x DP1.2（标准），HDMI 1.4 可选，VGA 可选
• 音频：Mic-in、Line-out、2 x 扬声器
• 扩展：M.2 2242 B-key、M.2 2230 E-key、PCIe 2.0 x1
• 指示与控制：电源 LED、存储 LED、亮度旋钮、电源键与重置键
• 电源输入：12 V DC Din4

电源与配件

• 额定电源：12 V DC
• 适配器：12 V 50 W（100~240 V AC 转 DC）可选
• 配件：电源线、VESA 螺丝、驱动光盘与手册（视配置而定）

应用 / 使用场景

• 机器控制、工厂自动化与操作员 HMI
• 需要低功耗、灵活 I/O 与宽温运行的坚固嵌入式场景

caractéristiques / spécifications techniques

• 型号: R15IP7T-CHA3WT
• 品牌: Winmate
• 显示尺寸: 15.0 inches
• 分辨率: 1024 x 768
• 亮度: 500 nits
• 触摸选项: 电阻式触摸或保护玻璃（可选）
• 处理器: Intel® Pentium® N4200
• 内存: 最高 16 GB（DDR3L）
• 存储: M.2 2242 + 可选 2 x SATA III；默认 128 GB SSD
• 以太网: 2 x 千兆 LAN
• 视频: DP1.2，HDMI 1.4 可选
• 串口: RS232/422/485 可配置
• TPM: TPM 2.0
• 电源输入: 12 V DC（Din4）
• 尺寸: 360 x 290 x 70 mm
• 重量: ~4.2 kg
• 安装: VESA
• 机箱: 金属，无风扇设计
• 工作温度: -20°C 至 60°C
• 认证: CE, FCC
