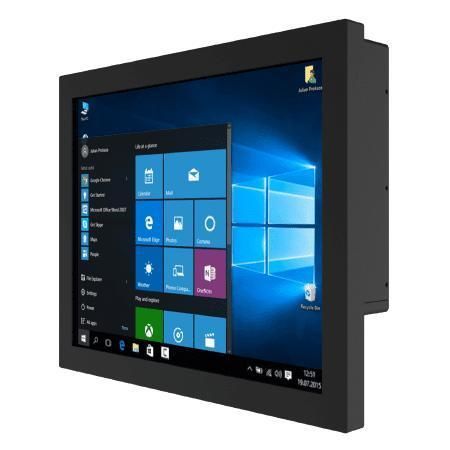

电阻式触摸屏工业平板电脑 R19IT7T-CHM1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

概述
Winmate R19IT7T-CHM1 是一款 19 英寸机箱式面板计算机，面向机器控制、工厂自动化及操作员 HMI 场景。其采用 Intel® Core™ i5 (Tiger Lake) 平台，金属无风扇机箱设计，提供多种安装和 I/O 扩展选项，适用于长期工业与嵌入式部署。

重点特色

• Intel® Core™ Tiger Lake UP3：i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 19.0 英寸显示，1280 x 1024 分辨率，250 nits，1000:1 对比度
• 多显示支持：DP / HDMI（可选） / LVDS / eDP
• 丰富 I/O：串口、4 x USB 3.2 Gen1 Type-A、音频输入/输出
• 12V DC 单电压供电（Din4 引脚接口）
• 无风扇设计与金属机箱；支持后置安装与 VESA 安装
• 支持 TPM 2.0；具备 CE、FCC 认证

显示

• 尺寸：19.0 英寸
• 分辨率：1280 x 1024
• 触控 / 玻璃：可选电阻式触摸；可选无触控保护玻璃
• 亮度：250 nits；对比度：1000:1；可视角：85/85/80/80
• 有效区域：376.32 x 301.06 mm

系统规格

• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）；可选 i5-1145G7E
• 内存：1 x SO-DIMM DDR4 3200 MHz（默认 4GB）；可选 8/16/32GB；视配置可支持 2 x SO-DIMM 最多 64GB
• 存储：1 x M.2 2280 M-Key NVMe 128GB（默认）；可选 256/512GB/1TB/2TB；可选 1 x SATA III 支持 2.5" SSD/HDD 最多 2TB
• 以太网：双 Intel 控制器（1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45）
• 扩展：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 x16 插槽（x4 信号）
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（不支持 Wake on Touch）

机械

• 尺寸：432 x 363 x 70 mm
• 重量：7.0 kg
• 外壳：金属机箱
• 安装：支持后置安装和 VESA 安装
• 冷却：无风扇设计

环境

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，非冷凝

I/O 接口与控制

• USB：4 x USB 3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网口：1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45
• 视频：1 x DP1.4（默认）；HDMI 2.0 可选
• 音频：Mic in、Line out
• 指示与控制：电源与存储 LED；亮度调节旋钮；电源与重置按钮

电源与配件

• 电源输入：1 x 12V DC（Din4 引脚连接器）
• 典型适配器：12V 120W（选配）
• 标配/可选配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝

认证

• CE
• FCC

推荐应用

• 机器控制
• 工厂自动化
• 操作员 HMI 工作站
• 需要长期供货与稳定硬件整合的嵌入式工业系统

技术规格

• 型号：R19IT7T-CHM1
• 品牌：Winmate
• 显示：19.0" / 1280 x 1024 / 250 nits
• 处理器：Intel Core i5-1135G7 / i5-1145G7E
• 内存：视配置可达 64GB
• 存储：M.2 NVMe 2280 + 可选 2.5" SATA III
• 以太网：1 x Gigabit + 1 x 2.5 Gigabit
• I/O：4 x USB3.x、串口、DP1.4、HDMI 可选、音频 in/out
• 扩展：M.2 2280 M-Key、M.2 2230 E-Key、PCIe 4.0 x16（x4 信号）
• 电源：12V DC（Din4）
• 尺寸 / 重量：432 x 363 x 70 mm / 7.0 kg
• 安装：后置 / VESA
• 冷却：fanless
