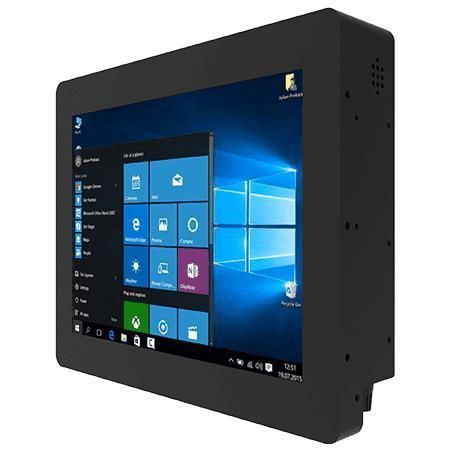

电阻式触摸屏工业平板电脑 R12IAD3S-CHM2

触摸屏液晶12.1"

概述
Winmate R12IAD3S-CHM2 为 12.1" 机箱式面板电脑，搭载 Intel® Core™ i5-1235U（第12代），适用于机器控制、工厂自动化及操作员 HMI。集成 12.1" 工业显示、灵活安装方式与无风扇散热，适合持续运行的工业环境。

主要特性

• 12.1" 机箱式面板电脑，1024 x 768，500 nits
• 第12代 Intel® Core™ i5-1235U 处理器
• 1 x SODIMM DDR5 4800MHz，最高支持 32GB
• 内置双 2.5 Gbps 以太网
• 多种 I/O：2 x USB 3.2 Gen2、串口、HDMI 可选
• 12V DC 电源输入，金属外壳，风扇免维护设计

产品亮点与应用说明
面向 HMI 与工业控制的高性能面板电脑。支持电阻式触控或保护玻璃、TPM 2.0 安全特性，以及灵活的存储扩展（M.2 NVMe、可选 2.5" SATA 插槽）。支持后置与 VESA 安装，便于整合至机柜或设备面板。

显示

• 尺寸：12.1 英寸
• 分辨率：1024 x 768
• 触控/玻璃：电阻式触控（可选）；保护玻璃（可选）
• 亮度：500 nits
• 对比度：1000:1
• 可视角度：89/89/89/89

系统规格

• 处理器：Intel® Core™ i5-1235U 3.3 GHz（最高 4.40 GHz）
• 内存：默认 8GB；可选 16GB/32GB（DDR5 4800MHz）
• 存储：默认 128GB SSD；可选 256GB–4TB；1 x M.2 2280（NVMe）；可选 1 x SATA III 2.5" 插槽
• 以太网：2 x Intel® 2.5G 控制器
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（可选）
• 无线：WLAN/BT 可选（M.2 2230 E-Key）

机械

• 尺寸：300 x 250 x 60 mm
• 重量：約 3.5 kg
• 安装：后置安装与 VESA 安装
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 与扩展

• USB：2 x USB 3.2 Gen2 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网络：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 指示与控制：电源/存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC，2.5φ DC 接口

控制与按键

• 1 x 电源键
• 1 x 复位键

附件与电源

• 随附/可选附件：100–240V AC→DC 适配器、电源线、VESA 螺丝
• 电源规格：12V DC；适配器：12V 120W

认证

• CE
• FCC

特点 / 技术规格

• 型号：R12IAD3S-CHM2
• 品牌：Winmate
• 显示：12.1"（1024 x 768），500 nits，1000:1
• 处理器：Intel® Core™ i5-1235U（3.3 GHz，up to 4.40 GHz）
• 内存：默认 8GB，最高 32GB（DDR5 4800MHz）
• 存储：默认 128GB SSD；可选至 4TB；可选 SATA III 2.5" 插槽
• 以太网：双集成 2.5 Gbps LAN
• I/O：2 x USB3.2 Gen2、串口、HDMI（可选）、音频
• 扩展：M.2 2280（NVMe）、M.2 2230 E-Key
• 电源：12V DC（2.5φ 接口）；适配器 12V 120W
• 机械：300 x 250 x 60 mm；3.5 kg；金属外壳；VESA 安装
• 工作环境：0°C–50°C；10%–90% RH 非凝结
• 安全：TPM 2.0
• 触控选项：电阻式触控或保护玻璃（可选）
• 散热：无风扇
• 认证：CE，FCC
