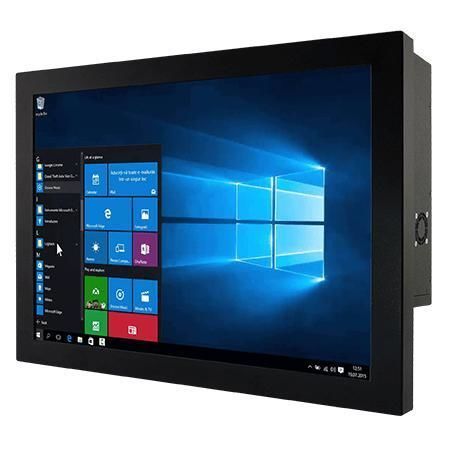

电阻式触摸屏工业平板电脑 W22IF7T-CHA3

液晶LED背光21.5"

产品概述

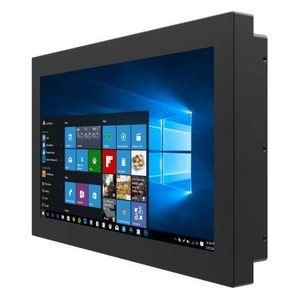

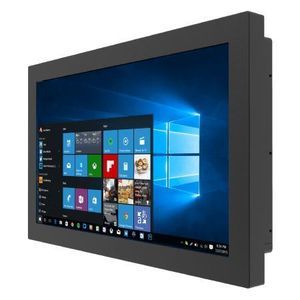

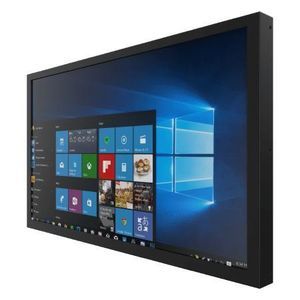

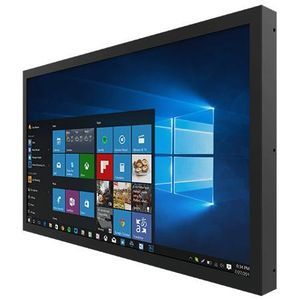

Winmate W22IF7T-CHA3 为 21.5 英寸机箱式面板工业计算机，采用 Intel® Core™ i3/i5/i7（第九代，Coffee Lake Refresh）处理器，面向机器控制、工厂自动化与操作员 HMI 应用，适用于需长期供应与灵活集成的工业 OEM 与系统集成商。

主要功能

• 21.5" 1920 x 1080 显示；可选电阻式触控或保护玻璃
• Intel® Core™ i7/i5/i3 系列（默认 i7-9700TE）
• 灵活存储：1 个 2.5" HDD 位、M.2 2280（NVMe/SATA）、M.2 2242 B-key；2 x SATA III；支持 RAID 0/1（可选）
• 丰富 I/O：2 个串口（可配置 RS232/422/485）、4 x USB 3.2 Gen1 Type-A、2 x Intel® 千兆以太网
• 12 V DC 锁定 Din4 电源输入；可选 12 V 120 W 适配器
• 扩展性：M.2 2230 E-Key 用于 WLAN/BT，PCIe 3.0 x16 可选

显示

• 21.5 英寸；1920 x 1080；面板亮度 250 nits；对比度 3000:1；可视角 89/89/89/89；Active Area 476.64 x 268.11 mm
• 可选电阻式触摸或非触控保护玻璃

认证

• CE
• FCC

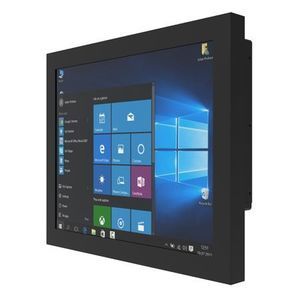

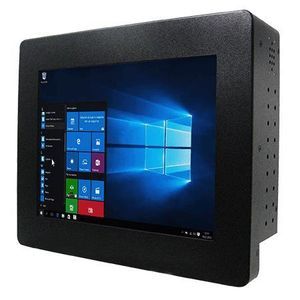

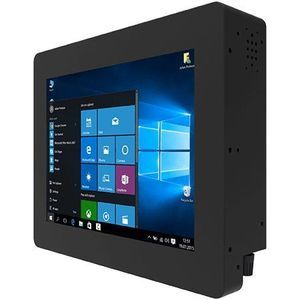

产品外观 / 设计
金属机箱，风扇散热设计，多种安装方式（后置与 VESA 安装），低功耗设计以保证在生产环境的长期可靠运行。

可选项 / 可扩展性

• 支持 WLAN/Bluetooth 模块（M.2 2230）、TPM 2.0、内存与存储可配置，支持 Windows 10 IoT Enterprise 或 Linux（可选）
• M.2 与 PCIe 扩展槽用于 NVMe SSD 及扩展卡

技术规格

• 型号：W22IF7T-CHA3
• 处理器：Intel® Core™ i7-9700TE（默认）；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；2 x SATA III；1 x M.2 2280 M-Key（NVMe/SATA）；1 x M.2 2242 B-Key
• 以太网：2 x Intel® 千兆网口
• 视频：1 x DisplayPort 1.2（默认）；1 x HDMI 1.4（可选）
• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（可配置，默认 RS232）；1 x RS232
• 音频：Mic in、Line out、2 x 扬声器
• 电源：12 V DC Din4 锁定接头；适配器 12 V 120 W（配件）
• 机械尺寸：507 x 303 x 76 mm；重量约 7.2 kg；金属外壳；风扇散热
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；湿度 10%–90% RH 非冷凝
• 认证：CE、FCC
