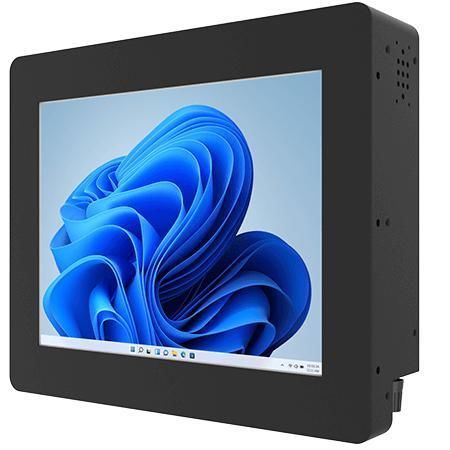

电阻式触摸屏工业平板电脑 R10IAN3S-CHT2

TFT LCD10.4"Intel®N100处理器

产品概述
Winmate R10IAN3S-CHT2 为 10.4" 机箱式面板电脑，面向机械控制、工厂自动化与操作员 HMI。产品名以 Intel® Twin Lake N150 标识，规格区同时出现 N100 家族说明，具备整合 UHD 图形、多样 I/O 以及长期供应可用性，适用于系统集成商和 OEM。

主要特性

• 10.4" XGA TFT 液晶，500 nits
• 英特尔® Twin Lake N150 处理器（规格亦提及 N100）
• 1 x SO-DIMM DDR5-4800（默认 8GB，可扩展至 16GB）
• 双 Intel® 2.5 Gigabit 以太网
• HDMI（可选）、USB-C（DP-Alt）、多组 USB 与 COM 端口
• 金属无风扇机箱，支持 VESA 安装

显示
尺寸：10.4"
分辨率：1024 x 768 (XGA)
亮度：500 nits
对比度：1000:1
触控/面板：可选电阻式触控或仅保护玻璃（可选）

系统规格
CPU：Intel® Processor N100（产品名使用 Twin Lake N150），最高 3.40 GHz
内存：1 x SO-DIMM DDR5-4800，默认 8GB，可选 16GB
存储：M.2 2280 NVMe 128GB 默认；可选 256/512GB/1TB/2TB/4TB；NVMe 未装时可选 1 x SATA III 支持 2.5" HDD/SSD 至 2TB
安全：TPM 2.0
操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 24.04（Ubuntu 不支持 Wake on Touch）

机械
尺寸：270 x 225 x 60 mm
重量：2.6 kg
外壳：金属
散热：无风扇设计
安装：VESA mount

环境
工作湿度：10%–90% RH，非冷凝
工作温度：0°C 至 50°C
存储温度：-10°C 至 60°C

认证
CE、FCC

I/O 端口

• 网口：2 x 2.5 Giga LAN (RJ45)
• USB：1 x USB 3.2 Gen2 Type-C（支持 DP Alt Mode）、2 x USB 3.x Type-A、多达 4 x USB 2.0（页面部分描述存在差异）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x HDMI 2.0b（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi 模组）

控制、配件与电源
按键：电源键、复位键
配件：100~240V AC 转 12V DC 适配器、電源线、VESA 螺丝
电源输入：12V DC（适配器示例 12V 50W）

产品定位
面向工业自动化与操作员 HMI 应用，旨在提供稳定整合、实时资料处理及流畅图形呈现的紧凑机箱式面板解决方案。

技术规格

• 型号：R10IAN3S-CHT2
• 显示：10.4" XGA (1024x768)，500 nits，1000:1
• CPU：Intel® Twin Lake N150（N100 家族），最高 3.40 GHz
• 内存：1 x SO-DIMM DDR5-4800（8GB 默认，最高 16GB）
• 存储：M.2 2280 NVMe 128GB 默认；可选最高 4TB；可选 SATA III 支持 2.5"
• 网口：双 Intel® 2.5 Gigabit Ethernet
• USB：USB-C（DP-Alt）+ USB Type-A + USB 2.0
• 串口：RS232/422/485
• 安全：TPM 2.0
• 安装：VESA
• 尺寸 / 重量：270 x 225 x 60 mm / 2.6 kg
• 外壳：金属，fanless
• 环境：0°C 至 50°C；10%–90% RH（非冷凝）
• 认证：CE、FCC
• 电源：12V DC（适配器 12V 50W）
