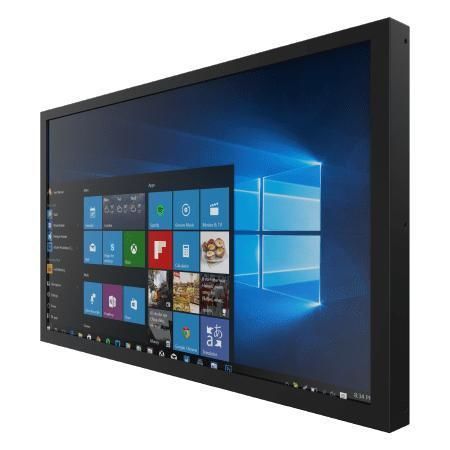

电阻式触摸屏工业平板电脑 W24IT7T-CHA2

液晶24"Intel® Core™ i5-1135G7

概述
W24IT7T-CHA2 是一款 24 英寸机箱式面板工业计算机，搭载 Intel® Core™ i5（Tiger Lake），面向机器控制、工厂自动化和操作员 HMI。适用于工业采购方、OEM 和系统集成商，满足嵌入式或关键任务环境中的长期可靠性需求。平台支持多显示接口、丰富 I/O 选项及 12V 单电压供电输入。

主要功能

• 24 英寸 1920 x 1080 Full HD 机箱式面板显示
• Intel® Core™ Tiger Lake UP3：i5-1135G7（无 vPro）或 i5-1145G7E（带 vPro）
• 多显示支持：DP / HDMI / LVDS / eDP 面板接口
• 丰富 I/O，包括串口与 USB 3.2 Gen 1
• 12V 单电压直流输入

产品亮点

• 显示参数：24.0 英寸，1920x1080，亮度 250 nits，对比度 3000:1，宽视角，有效区域 527.04 x 296.46 mm
• 触控/面板：可选电阻式触摸或无触控保护玻璃
• 安装灵活：后装与 VESA 安装
• 低功耗设计与高效散热，适合长期连续运行
• 金属机箱与无风扇设计

系统规格

• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：2 个 non‑ECC SO‑DIMM 插槽，最大支持 64GB
• 存储：默认 128GB SSD；可选 256GB/512GB/1TB/2TB/4TB；1 x SATA III 支持 2.5 英寸 SSD/HDD（可选）
• 以太网控制器：2 x Intel 控制器（1 x Gigabit，1 x 2.5 Gigabit）
• 安全：TPM 2.0
• 操作系统选项：Windows 11 IoT Enterprise、Windows 11 Pro、Ubuntu 22.04（可选）
• WLAN/BT：通过模块可选

机械

• 尺寸：561 x 328.2 x 75 mm
• 重量：7.4 kg
• 安装：VESA 安装
• 外壳：金属机箱
• 散热：无风扇设计

环境

• 运行湿度：10% 至 90% RH，非凝结
• 运行温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 与扩展

• USB：4 x USB 3.2 Gen2x1（Type‑A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网络：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45
• 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 音频：Mic in，Line out
• 扩展：1 x M.2 2280 M‑Key（NVMe）；1 x M.2 2230 E‑Key（Wi‑Fi）；1 x PCIe 4.0 x16 插槽（x4 信号）
• 指示与控制：电源 LED，存储 LED，亮度调节旋钮
• 电源输入：1 x 12V DC Din4 引脚连接器

电源与配件

• 电源规格：12V DC；示例适配器：12V 120W
• 附带/可选配件：100–240V AC 至 DC 适配器、电源线、VESA 安装螺丝

认证

• CE
• FCC

其他产品说明

• 适用于钢铁、石油天然气、化工和能源等行业的 HMI 与 SCADA 应用
• 通过 mini‑PCIe 扩展模块支持 PROFINET、PROFIBUS、DeviceNet、EtherNet/IP、EtherCAT 等现场总线通信
• 可运行工业 HMI 与控制软件示例：Codesys SoftLogic、JMobile HMI、Citect SCADA

技术规格

• 型号：W24IT7T-CHA2
• 显示：24.0 inches，1920 x 1080，250 nits，3000:1，视角 89/89/89/89，有效区 527.04 x 296.46 mm
• 触控/面板：可选电阻式触摸；可选保护玻璃
• CPU：Intel Core i5-1135G7 / i5-1145G7E
• 内存：2 x SO‑DIMM，最高 64GB
• 存储：128GB SSD 默认；可选扩展至 4TB；1 x SATA III
• 网络：1 x Gigabit + 1 x 2.5 Gigabit
• 串口：1 x RS232/422/485 + 1 x RS232
• USB：4 x USB 3.2 Gen2x1 Type‑A
• 视频：DP1.4 默认；HDMI2.0 可选
• 安全：TPM 2.0
• 扩展：M.2 NVMe，M.2 Wi‑Fi，PCIe 4.0 x16（x4 信号）
• 尺寸/重量：561 x 328.2 x 75 mm / 7.4 kg
• 安装：VESA / 后装；外壳：金属；散热：无风扇
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C；湿度 10%–90% RH 非凝结
• 电源输入：12V DC Din4；适配器：12V 120W；认证：CE、FCC
