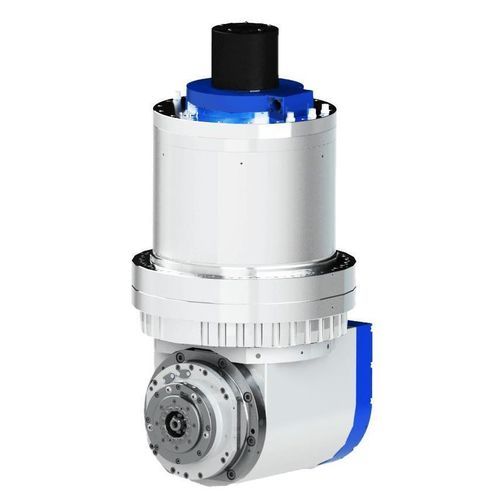

双轴铣削头 DBDB-335-100-810-A26W-A1

连续冷铣削用法兰安装

概述
DBDB-335-100-810-A26W-A1 为 5 轴和多轴机床上的重切削加工设计，回转轴持续输出扭矩 810 N·m（峰值 1,150 N·m），并集成 HSK-T63 电主轴，提供 80 N·m 连续扭矩和 37 kW 连续输出功率，用于低速高负荷加工。主轴最高可达 12,000 rpm，具备高夹持力以确保刀具固定。

要点

• 用途：重切削和高扭矩回转轴加工。
• 回转轴：额定扭矩 810 N·m；最大扭矩 1,150 N·m；额定转速 100 rpm。
• 集成 HSK-T63 主轴：37 kW（S1），连续扭矩 80 N·m，最大 12,000 rpm，额定 4,410 rpm。
• 制动夹紧扭矩 ≥ 2,800 N·m（0.55 MPa）。
• 刚性：轴端轴向刚性 > 170 N/μm；径向刚性 > 300 N/μm。
• 编码器：27 位（FANUC），信号 Sin/Cos 1 Vpp；定位精度 ±7.5 弧秒（±15）；重复精度 ±2 弧秒。
• 冷却：轴与主轴水冷；产品重量 ≈353 kg。

技术数据（概要）
2 轴头型号：DBDB-335-100-810-A26W-A1；安装法兰 φ335 mm；头部额定电压 220 V；回转轴额定扭矩 810 N·m；最大扭矩 1,150 N·m；回转轴额定速度 100 rpm；制动夹紧扭矩 ≥ 2,800 N·m（0.55 MPa）；编码器 27 位（FANUC）；定位精度 ±7.5 弧秒（±15）；重复精度 ±2 弧秒；冷却 水冷；重量 ≈353 kg。

电主轴参数
额定速度 4,410 rpm；最高速度 12,000 rpm；额定电压 380 V；额定频率 204 Hz；最高频率 800 Hz；连续输出功率 37 kW（S1）；连续输出扭矩 80 N·m；连续输入电流 75 A；最大电流 124 A；冷却 水冷；刀具接口 HSK-T63；拉刀力 20,000–28,000 N；刀具卸载方式 液压卸刀；编码器信号 Sin/Cos 1 Vpp；主轴安装直径 φ210h5；轴端锥孔跳动 0.001 mm；轴端面跳动 0.001 mm。

应用

• 适用于 5 轴和多轴加工中心的重切削及高扭矩回转轴加工。
• 适合需要强轴保持和高夹紧力的低速大功率粗精加工。
• 适用于航空航天、汽车、模具和其他需要高扭矩回转轴结合高性能 HSK-T63 主轴的行业。

技术规格

• 型号：DBDB-335-100-810-A26W-A1
• 系列：DBDB-335
• 回转轴额定扭矩：810 N·m
• 回转轴最大扭矩：1,150 N·m
• 回转轴额定速度：100 rpm
• 制动夹紧扭矩（0.55 MPa）：≥ 2,800 N·m
• 编码器：27 位（FANUC）
• 定位精度：±7.5 弧秒（±15）
• 重复精度：±2 弧秒
• 轴端轴向刚性：> 170 N/μm
• 径向刚性：> 300 N/μm
• 主轴连续功率：37 kW
• 主轴连续扭矩：80 N·m
• 主轴额定速度：4,410 rpm；最高 12,000 rpm
• 主轴额定电压：380 V；额定频率 204 Hz（最大 800 Hz）
• 主轴连续输入电流：75 A；最大电流 124 A
• 主轴接口：HSK-T63
• 拉刀力：20,000–28,000 N
• 刀具卸载：液压
• 主轴安装直径：φ210h5
• 跳动（锥孔 / 端面）：0.001 mm / 0.001 mm
• 冷却：水冷（头与主轴）
• 近似重量：353 kg
