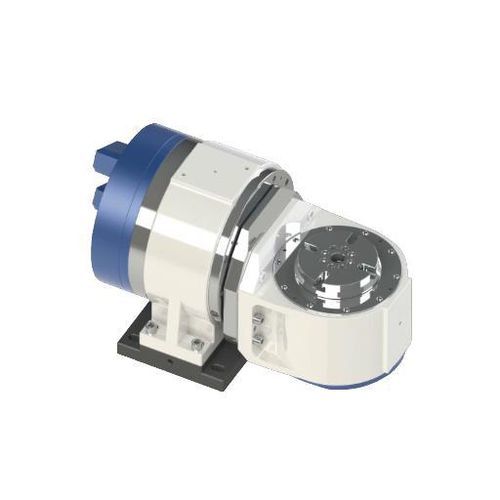

电机驱动回转工作台 DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

卧式用于机加工直接传动

简介
DZDA-160 是一款单臂五轴回转工作台，旨在实现 A/C 轴直驱运动的紧凑集成。该产品为机床制造商提供了两轴访问能力、简化的机械与电气集成，以及对常见 CNC 控制平台的兼容性。

技术数据（节选）
型号：DZDA-110-100/200-30/10-A26W-A4 — A 轴 / C 轴
盘面直径（mm）：A 轴：无 | C 轴：110
中心高度（mm）：A 轴：110 | C 轴：无
盘面高度（mm）：A 轴：无 | C 轴：149
中心孔直径（mm）：A 轴：无 | C 轴：20
夹紧方式：A 轴：空气（0.5-0.6 MPa） | C 轴：无
夹紧力矩（N·m）：A 轴：60（@0.6 MPa） | C 轴：无
跳动（面 / 径向）（mm）：A 轴：无 | C 轴：0.003 / 0.005
驱动类型：扭矩电机直驱（A、C 轴）
驱动器电压（V）：220 / 220
额定/最大转速（rpm）：A 轴 100/100 | C 轴 200/200
额定/最大扭矩（N·m）：A 轴 29.6/52.5 | C 轴 9/30
额定/最大电流（A）：A 轴 1.75/3.2 | C 轴 0.7/3
输出功率 S1 100%（kW）：A 轴 0.31 | C 轴 0.19
输出功率 S6 40%（kW）：A 轴 0.37 | C 轴 0.38
电机温度传感器：KTY84-130（两轴）
定位精度（角秒）：±10（20） | 重复定位：±2（4）
最小单位：0.001"
承载能力（kg）：10
重量（kg）：42
防护等级：IP66
兼容控制：Lynuc、HNC、SYNTEC、FANUC、SIENMENS、MITSUBISHI

特性 / 技术规格

• 单臂结构，便于将 A/C 轴直驱装置紧凑集成至机床。
• A 轴和 C 轴均采用扭矩电机直驱，实现精确的扭矩控制与定位。
• 在指示位置采用气动夹紧（0.5–0.6 MPa），夹紧力矩 60 N·m（@0.6 MPa）。
• 高定位精度：面跳动 0.003 mm，径向跳动 0.005 mm（C 轴值）。
• 电气：驱动器供电 220 V；电机传感器 KTY84-130。
• 适用于与常见 CNC 控制器集成的五轴机床。
• 机身紧凑：重量 42 kg，工件承载 10 kg，适用于常见夹持场景。
