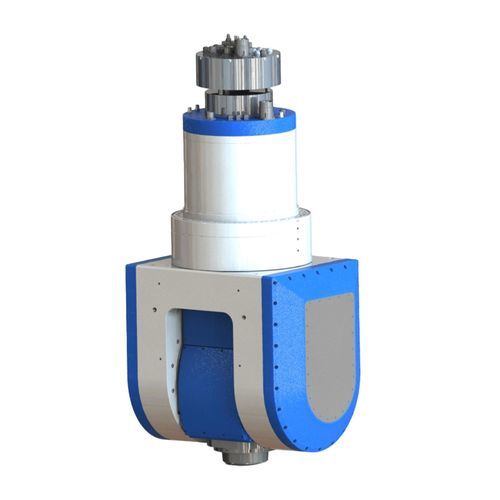

双轴铣削头 DBDB-335

法兰安装电动

简介
DBDB-335 版本在轴保持力与更高主轴转速之间取得平衡。双侧制动增强摆动轴刚性，18,000 rpm 的 HSK-A63 主轴可在较重的分度或五轴联动切削后用于精加工铣削。

技术数据 — 轴与结构
轴类型: 摆动轴 | 回转轴
安装法兰尺寸（mm）: / | φ335
额定电压 (V): 220 | 220
额定转矩 (N.m): 764 | 810
最大转矩 (N.m): 1528 | 1150
额定速度 (rpm): 100 | 100
刹车夹紧力矩 (N.m) (0.6MPa): 2160 | 2800
编码器: EnDat2.2 | EnDat2.2
定位精度（角秒）: ±7.5(15) | ±7.5(15)
重复精度（角秒）: ±2 | ±2
冷却系统: 水冷
产品重量 (kg): ≈655

技术数据 — 电主轴参数
额定转速 (rpm): 5500
最高转速 (rpm): 18000
额定电压 (V): 350
额定频率 (Hz): 275
最大频率 (Hz): 900
连续额定输出功率 (S1-100%/kW): 35
连续额定输出扭矩 (S1-100%/N.m): 60.7
连续额定输入电流 (S1-100%/A): 70
最大电流 (A): 150
冷却系统: 水冷
刀柄接口: HSK-A63
拉削力 (N): 25000(1±15%)
刀具卸载方式: 液压卸刀
编码器信号: Sin/Cos, 1Vpp
主轴安装直径 (mm): φ180H5
轴端锥孔跳动 (mm): 0.001
轴端面跳动 (mm): 0.001

特性 / 技术规格

• 型号: DBDB-335
• Brand: Haozhi
• 轴配置: 高刚性两轴铣头（摆动 + 回转）
• 摆动轴最大扭矩: 1528 N.m
• 回转轴最大扭矩: 1150 N.m
• 额定扭矩 (摆动 / 回转): 764 N.m / 810 N.m
• 轴额定转速: 100 rpm（两轴）
• 刹车夹紧力矩（0.6MPa）(摆动 / 回转): 2160 N.m / 2800 N.m
• 轴编码器: EnDat2.2
• 定位精度: ±7.5(15) 角秒
• 重复精度: ±2 角秒
• 主轴最高转速: 18,000 rpm
• 主轴额定转速: 5,500 rpm
• 主轴连续功率: 35 kW
• 主轴连续扭矩: 60.7 N.m
• 主轴额定电压/频率: 350 V / 275 Hz
• 主轴最大频率: 900 Hz
• 主轴最大电流: 150 A；额定输入电流: 70 A
• 主轴接口: HSK-A63
• 拉削力: 25,000 N (±15%)
• 刀具卸载: 液压卸刀
• 主轴安装直径: φ180H5
• 跳动公差（锥孔 / 轴端面）: 0.001 mm / 0.001 mm
• 冷却: 水冷（头部与主轴）
• 产品近似重量: ≈655 kg
