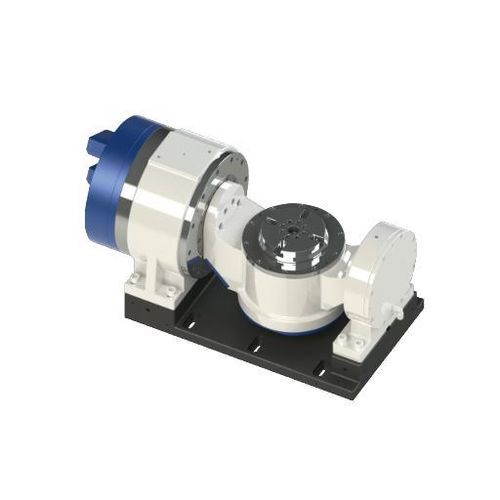

电机驱动回转工作台 DZDA-160-250/400-105/20-A26-A/A3

卧式用于机加工紧凑型

产品概述
DZDC-160-A3为紧凑型五轴摇篮布局工作台，面向小型工件的多面加工。A、C轴采用转矩电机直驱，面径Ø110 mm，额定载荷30 kg，适用于精密定位与同步5轴加工场景。

关键参数

• 面径：Ø110 mm
• 额定载荷：30 kg
• 额定 / 最大转矩：A轴 105 / 332 N·m；C轴 20 / 80 N·m
• 额定 / 最大转速：A轴 200 / 250 rpm；C轴 200 / 400 rpm
• 防护等级：IP66

技术数据（表格摘录）
型号：DZDA-160-250/400-105/20-A26-A/A3
列：A轴 | C轴
盘面直径（mm）： / | 200
中心高度（mm）：205 | /
盘高度（mm）： / | 244.5
中心孔直径（mm）： / | 22
夹紧方式：气压（0.5–0.55 MPa） | 气压（0.5–0.55 MPa）
夹紧扭矩（N·m）：235 (@0.5 MPa) | 235 (@0.5 MPa)
盘面跳动（mm）： / | 0.005
盘径向跳动（mm）： / | 0.005
驱动类型：转矩电机直驱 | 转矩电机直驱
驱动器电压（V）：220 | 220
额定 / 最大转速（rpm）：200 / 250 | 200 / 400
额定 / 最大转矩（N·m）：105 / 332 | 20 / 80
额定 / 最大电流（A）：8.5 / 30 | 2.7 / 10.8
输出功率 S1 100% (kW)：2.2 | 0.42
输出功率 S6 40% (kW)：3.29 | 0.63
冷却方式：自然冷却 | 自然冷却
电机温度传感器：KTY84-130 | KTY84-130
定位精度（角秒）：±10 (20) | ±10 (20)
重复定位精度（角秒）：±2 (4) | ±2 (4)
最小单位（°）：0.001 | 0.001
载荷能力（kg）：30
整机重量（kg）：149
防护等级：IP66
兼容控制器：Lync、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI

特性 / 技术规格

• 布局：面向小型工件的紧凑型摇篮式五轴工作台
• 型号：DZDC-160-A3
• 工作面（面径）：Ø110 mm
• 额定载荷：30 kg
• 驱动类型：A、C轴转矩电机直驱
• 转矩：A轴 105 / 332 N·m；C轴 20 / 80 N·m
• 转速：A轴 200 / 250 rpm；C轴 200 / 400 rpm
• 定位精度：典型 ±10 (20) 角秒；重复 ±2 (4) 角秒
• 夹紧方式：气压夹紧（0.5–0.55 MPa），夹紧扭矩235 N·m (@0.5 MPa)
• 防护等级：IP66
• 整机重量：149 kg
• 兼容数控：Lync、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI
