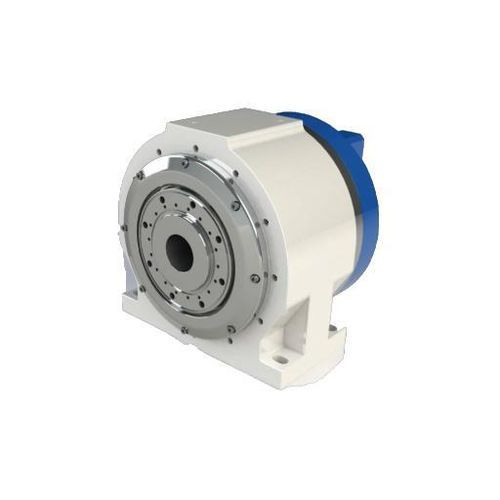

电机驱动回转工作台 DZGD-180A36

卧式用于机加工直接传动

概述
在180 mm规格中，DZGD-180A36 提供最高的扭矩和承载能力。额定扭矩157 Nm，峰值可达332 Nm。可直接承载80 kg，使用顶尖时可达120 kg，适用于无需更大回转平台的紧凑型数控集成。

技术参数（表）
DZGD-180A36
额定速度：200 rpm
最高速度：250 rpm
额定扭矩：157 Nm
最大扭矩（峰值）：332 Nm
额定电流：12.7 A
最大电流：20 A
电机极数：30
额定电压：220 V
夹紧扭矩：235 Nm
夹紧空气压力：0.5~0.6 MPa
定位精度：光栅 ±10 s；时间光栅 ±3 s
双向重复定位精度：光栅 ±2 s；时间光栅 ±1 s
防护等级：IP67
编码器选项：Mitsubishi、Fanuc、Siemens、BiSS-C
允许载重：80 kg（使用顶尖时 120 kg）
允许工件转动惯量：1.2 kg·m²
允许力矩载荷：500 Nm

尺寸
产品页面提供尺寸图（示意图）。

主要规格

• 型号：DZGD-180A36
• 工作台直径：180 mm
• 额定/最高速度：200 / 250 rpm
• 额定扭矩：157 Nm；峰值扭矩：332 Nm
• 允许载重：80 kg（使用顶尖时 120 kg）
• 夹紧扭矩：235 Nm；夹紧空气压 0.5~0.6 MPa
• 定位精度与重复性：光栅 ±10s / ±2s；时间 ±3s / ±1s
• 防护等级：IP67
• 兼容编码器：Mitsubishi、Fanuc、Siemens、BiSS-C
• 允许转动惯量：1.2 kg·m²；允许力矩载荷：500 Nm
