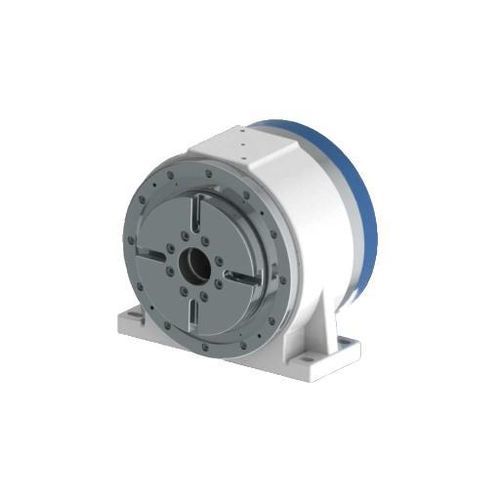

电机驱动回转工作台 DZGD-180A13

卧式用于机加工直接传动

简介
DZGD-180A13是一款180 mm直驱回转工作台，适用于与CNC控制系统集成。编码器反馈选项包括 Mitsubishi、FANUC、Siemens 和 BiSS-C。机械设计支持标准承载50 kg（使用尾座时80 kg），额定速度200 rpm，最高速度250 rpm，峰值扭矩可达276 Nm。防护等级IP67及气动夹紧（235 Nm）适用于工业加工环境。

技术数据
DZGD-180A13
额定速度：200 rpm
最高速度：250 rpm
额定扭矩：73.7 Nm
最大扭矩：276 Nm
额定电流：4.5 A
最大电流：20.7 A
电机极数：44
额定电压：220 V
夹紧扭矩：235 Nm
夹紧气压：0.5–0.6 MPa
定位精度：Grating ±10 s；Time grating ±3 s
双向重复定位精度：Grating ±2 s；Time grating ±1 s
防护等级：IP67
编码器类型：Mitsubishi、FANUC、Siemens、BiSS-C（可选）
允许载荷：50 kg（使用尾座时 80 kg）
允许工件转动惯量：0.99 kg·m²
允许弯矩载荷：500 Nm

特性 / 技术规格

• 型号：DZGD-180A13
• 平台直径：180 mm
• 额定速度：200 rpm
• 最高速度：250 rpm
• 额定扭矩：73.7 Nm
• 峰值扭矩：276 Nm
• 额定电流：4.5 A；最大电流：20.7 A
• 电机极数：44
• 额定电压：220 V
• 夹紧扭矩：235 Nm；夹紧气压：0.5–0.6 MPa
• 定位精度：Grating ±10 s；Time grating ±3 s
• 重复精度（双向）：Grating ±2 s；Time grating ±1 s
• 防护等级：IP67
• 编码器选项：Mitsubishi、FANUC、Siemens、BiSS-C
• 允许载荷：50 kg（使用尾座时 80 kg）
• 允许工件转动惯量：0.99 kg·m²
• 允许弯矩载荷：500 Nm
