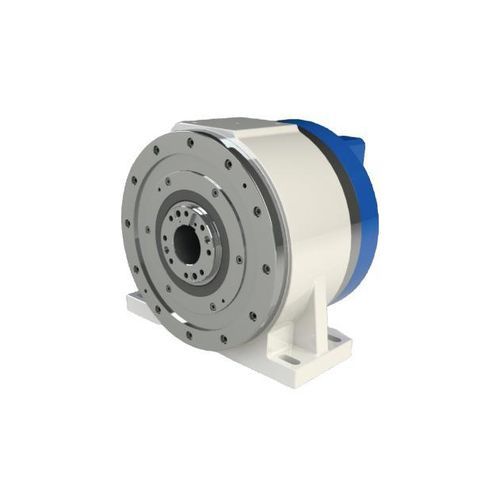

电机驱动回转工作台 DZGD-180A31

卧式用于机加工直接传动

产品概述
DZGD-180A31为180 mm直驱回转工作台，适用于有支撑的CNC分度和间歇加工。标准允许载荷50 kg，配合尾座时允许载荷可提高至80 kg，可在高要求的切削与定位工况下提供较高的峰值扭矩。

关键参数

• 面径：Ø180 mm
• 允许载荷：50 kg（配尾座时80 kg）
• 额定转速：200 rpm，最高转速：250 rpm
• 额定扭矩：73.7 Nm，最大扭矩：276 Nm
• 防护等级：IP67

技术数据
型号：DZGD-180A31
额定转速：200 rpm
最高转速：250 rpm
额定扭矩：73.7 Nm
最大扭矩：276 Nm
额定电流：4.5 A
最大电流：20.7 A
电机极数：44
额定电压：220 V
夹紧扭矩：235 Nm
夹紧气压：0.5-0.6 MPa
定位精度：光栅 ±10 秒；时间光栅 ±3 秒
双向重复定位精度：光栅 ±2 秒；时间光栅 ±1 秒
编码器选项：Mitsubishi、Fanuc、Siemens、BiSS-C（可选）
允许工作惯量：0.99 kg·m²
允许力矩载荷：500 Nm

特点与应用

• 直驱设计，提供高扭矩与响应性分度能力
• 尾座选项提高受支撑工装的载荷能力和工件稳定性
• 多种编码器选项，便于与常见CNC控制系统集成
• IP67防护，适用于生产环境
• 适用于CNC分度、间歇铣削及多轴机床集成

尺寸与图纸
含Ø180 mm面板；详细尺寸图及安装信息请参阅制造商资料。

规格 / 技术规格

• 型号：DZGD-180A31
• 面径：Ø180 mm
• 允许载荷：50 kg（配尾座时80 kg）
• 额定转速：200 rpm
• 最高转速：250 rpm
• 额定扭矩：73.7 Nm
• 最大扭矩：276 Nm
• 额定电流：4.5 A
• 最大电流：20.7 A
• 电机极数：44
• 额定电压：220 V
• 夹紧扭矩：235 Nm
• 夹紧气压：0.5-0.6 MPa
• 定位精度：光栅 ±10 秒 / 时间光栅 ±3 秒
• 双向重复精度：光栅 ±2 秒 / 时间光栅 ±1 秒
• 防护等级：IP67
• 编码器：Mitsubishi、Fanuc、Siemens、BiSS-C（可选）
• 允许工作惯量：0.99 kg·m²
• 允许力矩载荷：500 Nm
