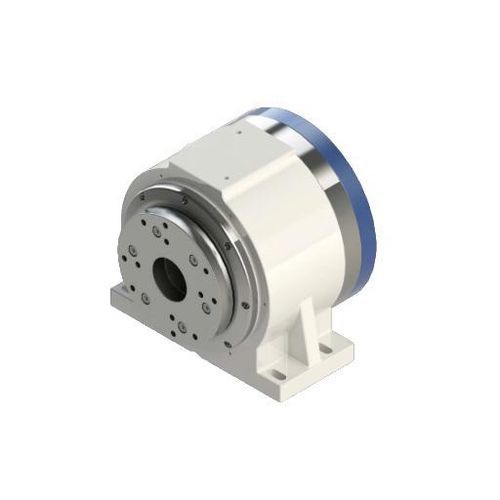

电机驱动回转工作台 DZGD-180A35

卧式用于磨削直接传动

产品概述
DZGD-180A35为工具研磨及有支撑工件的回转工作台。配备心轴时允许载荷由60 kg提升至100 kg。提供多种编码器选项（Mitsubishi、Fanuc、Siemens、BiSS-C），便于与常见CNC控制平台集成。额定速度200 rpm，最高可达250 rpm；额定转矩105 Nm，峰值332 Nm。

技术参数
DZGD-180A35
额定速度：200 rpm
最高速度：250 rpm
额定转矩：105 Nm
最大转矩：332 Nm
额定电流：8.5 A
最大电流：20 A
电机极数：30
额定电压：220 V
夹紧转矩：Assorting
夹紧气压：0.5–0.6 MPa
定位精度（grating / time grating）：±10 秒 / ±3 秒
双向重复定位精度（grating / time grating）：±2 秒 / ±1 秒
防护等级：IP67
编码器类型：Mitsubishi（可选）、Fanuc、Siemens、BiSS-C
允许载荷：60 kg（带心轴时 100 kg）
允许工件转动惯量：1.2 kg·m²
允许弯矩载荷：500 Nm

主要特性

• 载荷能力：基础60 kg，安装心轴后100 kg
• 采用grating及time grating反馈实现高精度定位
• 多种编码器接口，便于CNC系统集成
• 适用于工具研磨，支持至250 rpm及332 Nm峰值转矩

规格

• 型号：DZGD-180A35
• 额定速度：200 rpm
• 最高速度：250 rpm
• 额定转矩：105 Nm；最大转矩：332 Nm
• 额定电流：8.5 A；最大电流：20 A
• 电机极数：30
• 额定电压：220 V
• 夹紧转矩：Assorting
• 夹紧气压：0.5–0.6 MPa
• 定位精度：Grating ±10 秒；Time grating ±3 秒
• 双向重复定位精度：Grating ±2 秒；Time grating ±1 秒
• 防护等级：IP67
• 编码器选项：Mitsubishi（可选）、Fanuc、Siemens、BiSS-C
• 允许载荷：60 kg（带心轴时 100 kg）
• 允许工件转动惯量：1.2 kg·m²
• 允许弯矩载荷：500 Nm
