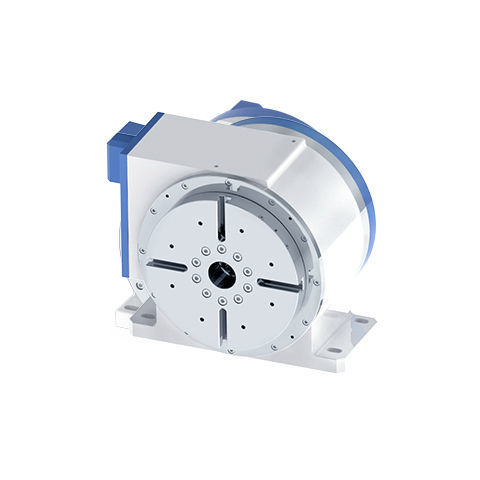

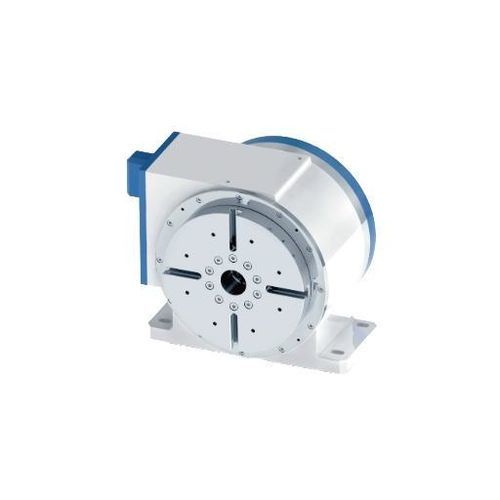

电机驱动回转工作台 DZDH-255-200-160-253-A26-A

卧式用于机加工直接传动

概述
DZDH-255-200-160-253-A26-A 回转工作台用于机床第四轴和需短时高扭矩与可靠夹紧的回转加工。连续扭矩253 Nm，峰值748 Nm。采用通孔设计，支持尾座辅助；允许弯矩载荷1000 Nm，防护等级IP67。

主要特性

• 连续扭矩：253 Nm
• 峰值扭矩：748 Nm
• 夹紧扭矩：500 Nm，夹紧气压 0.5–0.6 MPa
• 额定/最高转速：200 rpm
• 通孔设计便于夹具、夹持件或电缆穿通
• 定位精度：光栅 ±10 s；时间光栅 ±3 s；双向重复定位：光栅 ±2 s；时间光栅 ±1 s
• IP67 防护，耐切削液与切屑侵入
• 编码器选项：Mitsubishi（可选）、Fanuc、Siemens、BiSS-C
• 无磨损传动设计，相较蜗轮蜗杆类降低维护需求

技术参数
型号：DZDH-255-200-160-253-A26-A
额定转速：200 rpm
最高转速：200 rpm
额定扭矩：253 Nm（连续）
峰值扭矩：748 Nm
额定电流：17.5 A
最大电流：63 A
电机极数：30
额定电压：220 V
夹紧扭矩：500 Nm
夹紧气压：0.5–0.6 MPa
定位精度：光栅 ±10 s；时间光栅 ±3 s
双向重复性：光栅 ±2 s；时间光栅 ±1 s
防护等级：IP67
编码器类型：Mitsubishi（可选）、Fanuc、Siemens、BiSS-C
允许承载：100 kg（尾座支持时 150 kg）
允许工件转动惯量：3 kg·m²
允许弯矩载荷：1000 Nm

应用场景

• 作为机床第四轴实现一次装夹多面加工与索位加工
• 需瞬时大扭矩的切削或重载铣削工序
• 配合尾座用于长工件或大直径工件的夹持加工
• 具通孔需求的自动化加工单元与回转定位工序

选项与附件

• 编码器选项：Mitsubishi（可选）、Fanuc、Siemens、BiSS-C
• 尾座 / 后支撑
• 定制法兰及安装适配器
• 可按需提供真空或液压夹紧接口

订购信息
标准机型代号：DZDH-255-200-160-253-A26-A。订购时请注明所需编码器类型、尾座选项和安装接口。有关法兰尺寸和安装间隙，请参见技术图纸。
