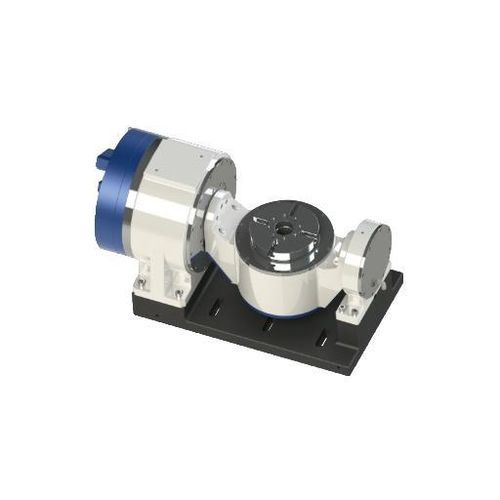

电机驱动回转工作台 DZDC-260-20/1250-30/105-A20V-A/AB

卧式用于机加工直接传动

概述
DZDC-260-A6 是一款五轴摇篮式工作台，将工件夹持面扩展到 260 mm，额定承载 60 kg。A、C 轴采用扭矩电机直驱，峰值扭矩分别为 A：600 N·m、C：332 N·m，适用于中型复杂零件的平衡加工平台。

要点

• 面径（C 轴）：Ø260 mm
• 承载能力：60 kg
• 最大扭矩：A 轴 600 N·m；C 轴 332 N·m
• 驱动类型：扭矩电机直驱（A、C 轴）
• 冷却：A 轴水冷 / C 轴自然冷却
• 防护等级：IP66

技术数据（表格摘录）
型号：DZDC-260-20/1250-30/105-A20V-A/AB
A 轴 | C 轴
盘面直径（mm）： / | 280
中心高度（mm）：200 | /
盘高度（mm）： / | 256.8
中心孔直径（mm）： / | 45
夹紧方式：空气(0.5-0.55MPa) | 空气(0.5-0.53MPa)
夹紧扭矩（N.m）：GLN(@0.5MPa) | 235(@0.5MPa)
盘面跳动（mm）： / | 0.01
盘径向跳动（mm）： / | 0.005
驱动类型：扭矩电机直驱 | 扭矩电机直驱
驱动器电压（V）：220 | 220
额定/最高转速（rpm）：200/200 | 200/250
额定/最高扭矩（N.m）：300/600 | 109/332
额定/最高电流（A）：18/36 | 8.5/90
输出功率 S1 100% (kW)：6 | 2.2
输出功率 S6 40% (kW)：7.2 | 3.29
气封耗气量（L/min）： / | /
冷却系统：水冷 | 自然冷却
冷却流量：>3.5 | /
电机温度传感器型号：KTV84-130 | KTV84-120
定位精度（角秒）：Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
重复定位精度（角秒）：Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
最小单位（°）：0.001 | 0.001
承载能力（kg）：60
重量（kg）：250
防护等级：IP66
备注：控制系统：FANUC、HNC、SYNTEC、SIEMENS、MITSUBISHI

应用 / 适用场景
适用于需要 A/C 轴扭矩平衡、直驱响应和 260 mm 面径且承载 60 kg 的五轴摇篮式加工，常用于 CNC 工厂中的铣削和精加工多面零件。

特性 / 技术规格

• 型号：DZDC-260-A6（表中参考：DZDC-260-20/1250-30/105-A20V-A/AB）
• 面径（C 轴）：Ø260 mm
• 表中盘面直径（C）：280 mm
• 承载：60 kg
• A 轴 额定/最大扭矩：300/600 N·m
• C 轴 额定/最大扭矩：109/332 N·m
• A 轴 额定/最大转速：200/200 rpm；C 轴：200/250 rpm
• 额定/最大电流：A 轴 18/36 A；C 轴 8.5/90 A
• S1 输出（A/C）：6 kW / 2.2 kW
• 驱动类型：扭矩电机直驱
• 驱动器电压：220 V
• 夹紧方式：空气（A:0.5–0.55 MPa；C:0.5–0.53 MPa），示例 C 轴 235 N·m @0.5 MPa
• 跳动：表面 0.01 mm；径向 0.005 mm
• 冷却：水冷 / 自然冷却，冷却流量 >3.5
• 电机温度传感器：KTV84-130 / KTV84-120
• 定位精度与重复定位精度：表格中角秒值为准
• 最小角分辨率：0.001°
• 产品重量（约）：250 kg
• 防护等级：IP66
• 兼容控制系统：FANUC、HNC、SYNTEC、SIEMENS、MITSUBISHI
