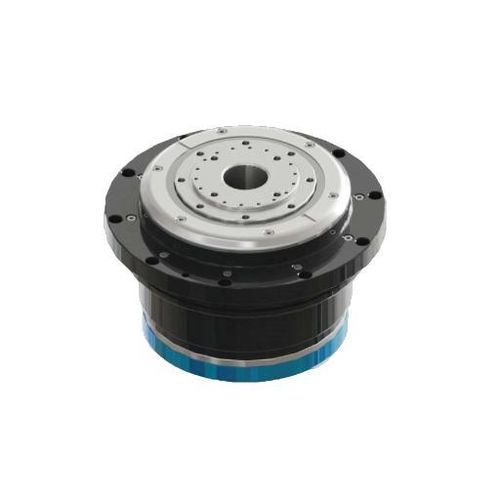

电机驱动回转工作台 DZDV-320-250-68-105-A26

卧式用于磨削直接传动

概述
该 DZDV-320 配置在回转速度与工件中等负载之间取得平衡。最高可达250 rpm，峰值扭矩332 Nm，并能支撑允许载重120 kg，适用于不需要200 kg平台的工具研磨设备。位置反馈采用 BiSS-C 编码器（元数据中标注为26位）。

主要特点

• 针对工具研磨工艺进行优化，兼顾速度与载荷。
• 最高转速250 rpm；峰值扭矩332 Nm；允许载重120 kg。
• 高分辨率 BiSS-C 编码器用于位置反馈。
• 防护等级 IP67，适用于工业环境。
• 允许工件转动惯量 1.2 kg·m²，允许力矩载荷 500 Nm。

技术参数
DZDV-320-250-68-105-A26

• 额定转速：200 rpm
• 最高转速：250 rpm
• 额定扭矩：105 Nm
• 最大扭矩：332 Nm
• 额定电流：8.5 A
• 最大电流：20 A
• 电机极数：30
• 额定电压：220 V
• 夹紧扭矩：/
• 夹紧气压：/
• 定位精度：光栅 ±10 s；时间光栅 ±3 s
• 双向重复定位精度：光栅 ±2 s；时间光栅 ±1 s
• 防护等级：IP67
• 编码器类型：BiSS-C（26 位）
• 允许载重：120 kg
• 允许工件转动惯量：1.2 kg·m²
• 允许力矩载荷：500 Nm

尺寸与安装
外形及安装尺寸图可在产品页面的尺寸图中查看。
