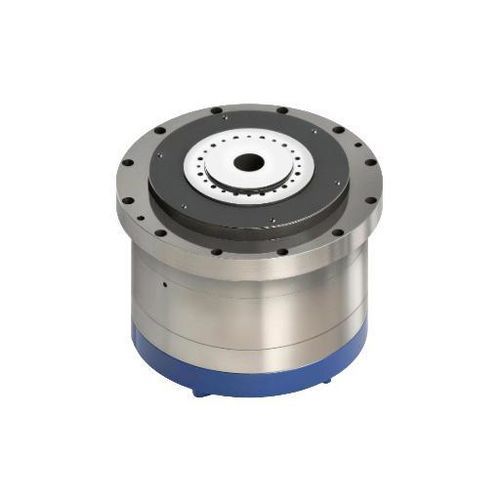

电机驱动回转工作台 DZDV-160-200-62-35-A26-A1

立式用于机加工紧凑型

产品概述
A1 配置针对紧凑型机床布局设计。回转单元净重 40 kg，允许搭载工件质量最多 35 kg。额定转速 240 rpm，配备 26 位 BiSS‑C 编码器，防护等级 IP66，双向重复定位精度 ±1 arcsec。

技术数据（表）
DZDV-160-200-62-35-A26-A1
额定转速：240 rpm
最高转速：240 rpm
额定扭矩：30 Nm
最大扭矩：75 Nm
额定电流：2.8 A
最大电流：7.0 A
电机极数：22
额定电压：220 V
夹紧扭矩：≥235 Nm
夹紧气压：0.47–0.55 MPa
定位精度：±3 arcsec
双向重复定位精度：±1 arcsec
防护等级：IP66
编码器：26 bit (BiSS‑C 协议)
允许载荷：35 kg
噪声值：≤68 dB
净重：40 kg

应用

• 用于需要密封、高精度且闭环反馈的紧凑型 CNC 索引和 4 轴配置。

技术规格

• 型号：DZDV-160-200-62-35-A26-A1
• 配置：A1，用于紧凑型机床布局
• 回转单元重量：40 kg
• 允许搭载质量：35 kg
• 额定/最大转速：240 rpm
• 额定/最大扭矩：30 Nm / 75 Nm
• 额定/最大电流：2.8 A / 7.0 A
• 电机极数：22
• 额定电压：220 V
• 夹紧扭矩：≥235 Nm
• 夹紧气压：0.47–0.55 MPa
• 定位精度：±3 arcsec
• 双向重复定位精度：±1 arcsec
• 防护等级：IP66
• 编码器：26 bit (BiSS‑C 协议)
• 噪声值：≤68 dB
• 净重：40 kg
