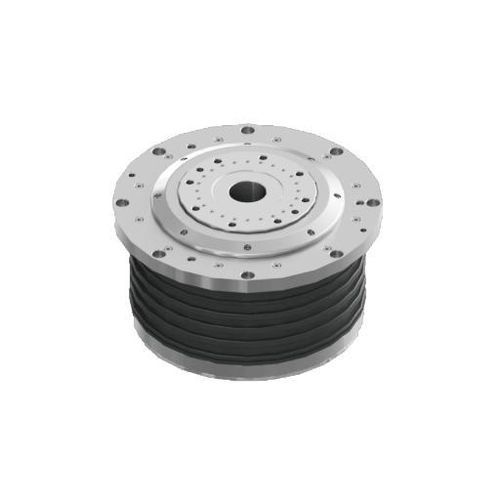

电机驱动回转工作台 DZDV-320-200-41-300-A26

卧式用于磨削IP67

概述
DZDV-320-200-41-300-A26 是为工具研削和机床集成设计的薄型回转工作台。它在紧凑的高度下提供宽阔的上部安装面，定额扭矩 300 Nm，峰值扭矩 600 Nm，允许载荷 200 kg。可选气动夹紧和 BiSS-C 反馈，可在自动化研削与加工单元中实现精密定位。

技术参数
DZDV-320-200-41-300-A26
额定转速：200 rpm
最高转速：200 rpm
额定扭矩：300 Nm
最大扭矩：600 Nm
额定电流：18 A
最大电流：36 A
电机极数：48
额定电压：220 V
夹紧扭矩：235 Nm
夹紧气压：0.5–0.6 MPa（可选）
定位精度：光栅 ±10 s；时间光栅 ±3 s
双向重复定位精度：光栅 ±2 s；时间光栅 ±1 s
防护等级：IP67
编码器类型：BiSS-C
允许载荷：200 kg
允许工件惯性：3 kg·m²
允许力矩载荷：1000 Nm

应用
适用于工具研削机集成、夹具系统的伺服索引以及需要高扭矩与高精度编码器反馈的紧凑加工单元。

特点 / 技术规格

• 型号：DZDV-320-200-41-300-A26
• 薄型回转工作台，带宽阔上部安装面
• 额定/最大扭矩：300 Nm / 600 Nm
• 允许载荷：200 kg；允许惯性：3 kg·m²
• 转速：200 rpm（额定及最高）
• 编码器反馈：BiSS-C，适用于高精度定位
• 气动夹紧选项：235 Nm，0.5–0.6 MPa
• 防护等级：IP67
• 电气：220 V；额定电流 18 A，最大 36 A
• 适用于工具研削夹具和自动化单元
