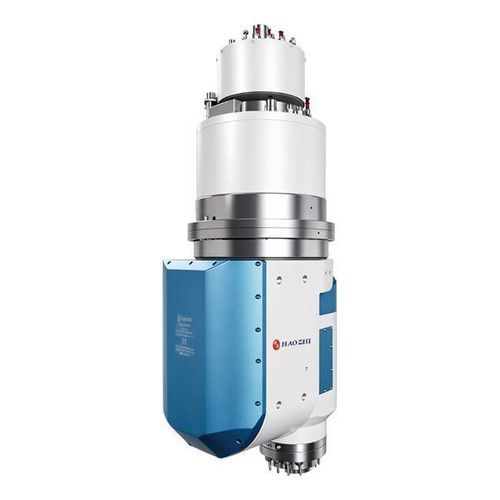

5轴铣削头 DBDP-310-60/60-250/350-A26W-A/A

直接传动法兰安装用于航空工业

产品简介
Haozhi Super Motor 铣头 DBDP-310-60/60-270/350-A26W-A/A 专为高性能五轴加工设计。该铣头在紧凑轻量的结构中集成了卓越的刚性、高密度扭矩和精确的运动控制。采用先进电机技术及高速电主轴，提供优异的切削能力、微米级定位精度和快速动态响应，适用于复杂金属加工工况。推荐用于航天、汽车、模具及精密零部件制造，可提升生产率、加工质量和设备性能。

主要特性

• 高刚性：优化的轴承与主轴设计使主轴端的轴向和径向刚性超过150 N/µm。紧凑且响应快速的夹紧系统具有高锁紧刚性，确保稳定切削。
• 高效率：先进电机技术在相同安装空间内实现更高输出扭矩；C轴额定扭矩430 N·m（较同类产品+15%）。A/C轴气动夹紧制动器提供A轴1080 N·m、C轴2160 N·m的夹紧力矩。主轴最高转速20,000 rpm，主轴连续扭矩（S1）50 N·m，主轴功率40 kW，可提高材料去除率并缩短加工周期。
• 高精度：高分辨率编码器与力矩电机保证五轴加工中±2弧秒的重复定位精度，减少滞后引起的颤振，改善表面质量。
• 轻量化结构：整机重量约280 kg（较同类产品轻约4%），降低惯性，提高动态响应速度。

技术参数
DBDP-310-60/60-270/350-A26W-A/A
参数：直驱电机
主轴配置：直驱电机
法兰安装直径（mm）：Φ310
额定扭矩（N·m）：A: 270 C: 430
最大扭矩（N·m）：A: 540 C: 860
额定速度（rpm）：A: 60 C: 60
分辨率精度（秒）：A/C: ±7.5/±7.5
重复精度（弧秒）：A/C: ±2
编码器：Drive CliQ 27 bit
冷却系统：水冷
夹紧扭矩（N·m）：A: 1080 C: 2160
主轴连续扭矩 S1（N·m）：50
主轴功率 S1（kW）：40
整机总重（kg）：≈280

特性 / 技术规格

• 型号：DBDP-310-60/60-270/350-A26W-A/A（Super Motor 系列）
• 法兰安装直径：Φ310 mm
• 额定扭矩：A 270 N·m；C 430 N·m
• 最大扭矩：A 540 N·m；C 860 N·m
• 轴额定速度：A 60 rpm；C 60 rpm
• 分辨率精度：A/C ±7.5 秒
• 重复精度：A/C ±2 弧秒
• 编码器：Drive CliQ 27 bit
• 冷却方式：水冷
• 夹紧扭矩：A 1080 N·m；C 2160 N·m
• 主轴 S1 扭矩：50 N·m
• 主轴 S1 功率：40 kW
• 整机参考重量：约 280 kg
