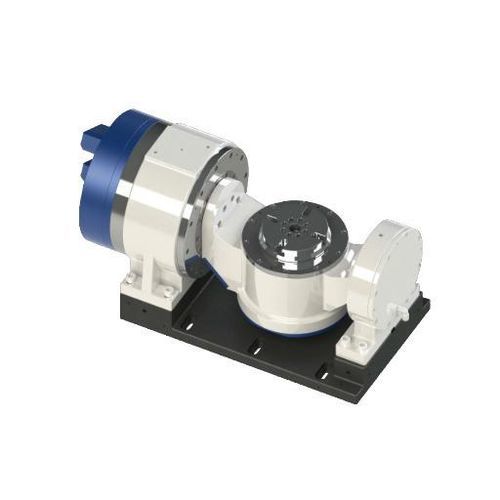

电机驱动回转工作台 DZDC-160-250/2000-105/17-A26W-A/A

卧式用于机加工紧凑型

简介
该 DZDC-160 变型以 2,000 rpm 的 C 轴为特征，针对连续高速旋转设计，而非传统的分度速度。水冷 C 轴、30 kg 额定承载以及 A 轴高达 332 N·m 的峰值扭矩，使其能够在紧凑的五轴摇篮中实现工件的快速旋转，适用于工业加工场景。

技术参数
DZDC-160-250/2000-105/17-A26W-A/A
A 轴 / C 轴
盘面直径（mm）：A - / ; C - 200
中心高度（mm）：A - 205 ; C - /
盘高度（mm）：A - / ; C - 246.5
中心孔直径（mm）：A - / ; C - 22
夹紧方式：A - 气压 (0.5-0.55MPa) ; C - 气压 (0.5-0.55MPa)
夹紧扭矩（N·m）：A - 235(@0.5MPa) ; C - 235(@0.5MPa)
盘面跳动（mm）：A - / ; C - 0.005
盘径向跳动（mm）：A - / ; C - 0.005
驱动类型：A / C - 转矩电机直驱
驱动器电压（V）：A / C - 220
额定/最大转速（rpm）：A - 200/250 ; C - 2000/2000
额定/最大扭矩（N·m）：A - 105/332 ; C - 17.6/87.2
额定/最大电流（A）：A - 8.5/30 ; C - 10.5/55
输出功率 S1 100%（kW）：A - 2.2 ; C - 3.7
输出功率 S6 40%（kW）：A - 3.29 ; C - 7.4
冷却系统：A 轴 自然冷却；C 轴 水冷（冷却流量 2.5 L/min）
电机温度传感器类型：A / C - KTY84-130
定位精度（角秒）：A / C - ±10(20)
重复定位精度（角秒）：A / C - ±2(4)
最小单位（"）：A / C - 0.001
承载能力（kg）：30（双轴）
整机重量（kg）：147.6
防护等级：IP66
兼容控制系统：Lync、HNC、SYNTEC、FANUC、SIENMENS、MITSUBISHI

特性 / 技术规格

• 型号：DZDC-160（型号代码 DZDC-160-250/2000-105/17-A26W-A/A）
• C 轴高速版本：2000/2000 rpm，水冷
• A 轴转速：200/250 rpm（自然冷却）
• 额定承载：30 kg
• A 轴额定/最大扭矩：105/332 N·m
• C 轴额定/最大扭矩：17.6/87.2 N·m
• 夹紧：气动（空气 0.5–0.55 MPa），夹紧扭矩 235 N·m（@0.5 MPa）
• 两轴均为转矩电机直驱
• 驱动器电压 220 V；额定/最大电流 A 轴 8.5/30 A、C 轴 10.5/55 A
• 功率 S1/S6：A S1 2.2 kW / S6 3.29 kW；C S1 3.7 kW / S6 7.4 kW
• 盘面尺寸（C 轴）：表面直径 200 mm，盘高度 246.5 mm，中心孔直径 22 mm
• 跳动（C 轴）：表面 0.005 mm；径向 0.005 mm
• 定位精度：±10(20) 角秒；重复 ±2(4) 角秒
• 防护等级 IP66；整机重量 147.6 kg
• 典型应用：需要高速 C 轴旋转和紧凑摇篮安装的五轴加工中心集成
