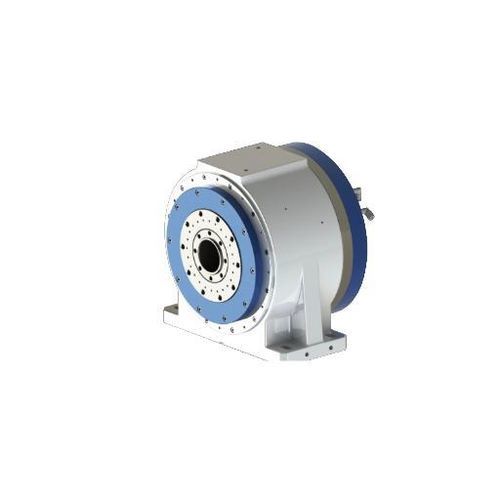

电动回转工作台 DZDH-255-200-180-300-A26-A

卧式IP67扭矩发动机

产品概述
DZDH-255 配置侧重于夹具支撑与持续扭矩。Ø260 mm 工作台，额定扭矩 300 Nm，峰值扭矩 600 Nm，配合心轴时承载可达 150 kg，适用于较大型的夹具系统和高要求的分度/索引作业。

关键参数

• 面径：Ø260 mm
• 承载：100 kg（使用心轴时 150 kg）
• 额定扭矩：300 Nm；最大扭矩：600 Nm

技术参数（表）
型号：DZDH-255-200-180-300-A26-A
额定转速：200 rpm
最高转速：200 rpm
额定扭矩：300 Nm
最大扭矩：600 Nm
额定电流：18 A
最大电流：36 A
电机极数：48
额定电压：220 V
夹紧扭矩：500 Nm
夹紧气压：0.5–0.6 MPa
定位精度：Grating ±10 s；Time grating ±3 s
双向重复定位精度：Grating ±2 s；Time grating ±1 s
防护等级：IP67
编码器选项：Mitsubishi、Fanuc、Siemens、BiSS-C（可选）
允许承载：100 kg（使用心轴时 150 kg）
允许工件转动惯量：3 kg·m²
允许弯矩载荷：1000 Nm

应用与说明
适用于需持续扭矩、心轴支撑及 IP67 防护的 CNC 设备与大型夹具系统。可用于高精度分度、回转加工及重载夹持场景。

特性 / 技术规格

• 型号：DZDH-255-200-180-300-A26-A
• 面径：Ø260 mm
• 额定/最高转速：200 rpm / 200 rpm
• 额定扭矩：300 Nm；峰值扭矩：600 Nm
• 额定/最大电流：18 A / 36 A
• 电机极数：48
• 额定电压：220 V
• 夹紧扭矩：500 Nm（0.5–0.6 MPa）
• 定位精度：Grating ±10 s；重复性 ±2 s
• 防护等级：IP67
• 编码器：Mitsubishi、Fanuc、Siemens、BiSS-C（可选）
• 允许承载：100 kg（使用心轴时 150 kg）
• 允许惯性：3 kg·m²
• 允许弯矩载荷：1000 Nm
