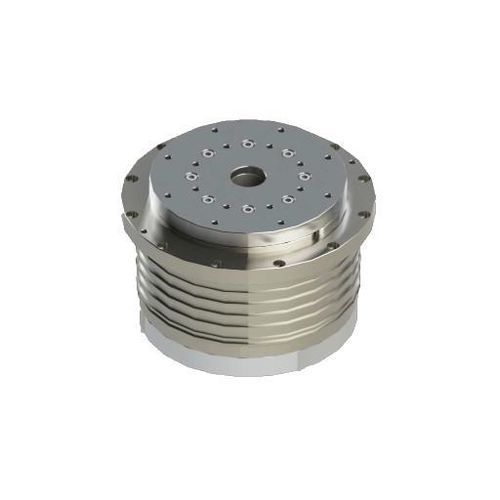

电机驱动回转工作台 DZDV-320-200-60.5-300-A26

卧式用于磨削紧凑型

概述
该配置将600 Nm峰值驱动与200 kg允许载荷集成到紧凑的圆柱形外壳中。设备支持最高3 kg·m²的工件转动惯量和1,000 Nm的允许力矩载荷，可在无需高外部底座的情况下承载大型夹具。可选气动夹紧和BiSS‑C反馈。

技术参数
DZDV-320-200-60.5-300-A26
额定转速：200 rpm
最高转速：200 rpm
额定转矩：300 Nm
最大转矩：600 Nm
额定电流：18 A
最大电流：36 A
电机极数：48
额定电压：220 V
夹紧力矩：Assorting 235 Nm（可选）
夹紧气压：Assorting 0.5–0.6 MPa（可选）
定位精度：Grating ±10 s；Time grating ±3 s
双向重复定位精度：Grating ±2 s；Time grating ±1 s
防护等级：IP67
编码器类型：BiSS-C（26 bit）
允许载荷：200 kg
允许工件转动惯量：3 kg·m²
允许力矩载荷：1000 Nm

应用
为直驱工具研磨和紧凑型4轴回转工作台集成而设计。适用于自动化工具研磨系统、在受限安装空间内需要大扭矩的夹具以及生产单元中的精密回转轴。

特性 / 技术规格

• 型号：DZDV-320-200-60.5-300-A26
• 额定 / 最大转速：200 rpm / 200 rpm
• 额定转矩：300 Nm；峰值转矩：600 Nm
• 允许载荷：200 kg
• 允许工件转动惯量：3 kg·m²
• 允许力矩载荷：1000 Nm
• 额定 / 最大电流：18 A / 36 A
• 电机极数：48
• 额定电压：220 V
• 夹紧力矩（可选）：235 Nm；夹紧气压：0.5–0.6 MPa
• 定位精度：Grating ±10 s；双向重复性：Grating ±2 s
• 编码器：BiSS-C（26 bit）
• 防护等级：IP67
