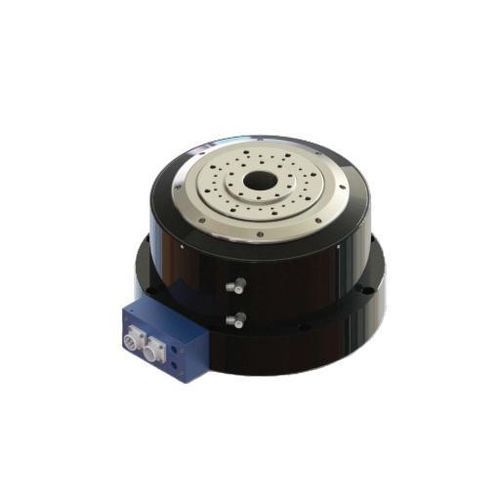

电机驱动回转工作台 DZDV-320-200-225-300-A26

卧式用于磨削直接传动

产品概述
密闭型基座设计将回转体与外部连接集成到更高的外壳中，同时保持DZDV-320系列的额定扭矩300 Nm和额定承载200 kg。该装置提供200 kg回转台，峰值扭矩600 Nm，选配235 Nm夹紧，防护等级IP67，采用BiSS-C编码器反馈，适用于直驱工具磨床和精密分度应用。

技术参数（表）
DZDV-320-200-225-300-A26
额定转速：200 rpm
最高转速：200 rpm
额定扭矩：300 Nm
峰值扭矩（Max.torque）：600 Nm
额定电流：18 A
最大电流：36 A
电机极数：48
额定电压：220 V
夹紧扭矩（可选）：235 Nm
夹紧气压：0.5–0.6 MPa
位置精度（光栅）：±10 s
位置精度（时间光栅）：±3 s
双向重复性（光栅）：±2 s
双向重复性（时间光栅）：±1 s
防护等级：IP67
编码器类型：BiSS-C
允许载荷：200 kg
允许工件惯性：3 kg·m²
允许弯矩载荷：1000 Nm

适用场景

• 需要将连接封闭布线的直驱式工具磨床集成。
• 高载垂直夹紧和精密定位的分度与夹持作业。
• 要求IP67防护的机床工作台和自动化单元。

特性 / 技术规格

• 型号：DZDV-320-200-225-300-A26（密闭型基座）
• 额定/最高转速：200 rpm
• 额定扭矩：300 Nm；峰值扭矩：600 Nm
• 额定/最大电流：18 A / 36 A
• 电机极数：48
• 额定电压：220 V
• 可选夹紧：235 Nm（0.5–0.6 MPa）
• 位置精度与重复性以秒表示（见表）
• 防护等级：IP67
• 编码器：BiSS-C
• 允许载荷：200 kg；允许惯性：3 kg·m²；允许弯矩：1000 Nm
