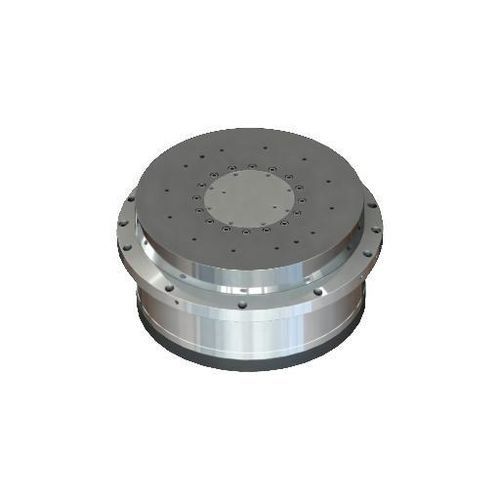

电机驱动回转工作台 DZDV-500-700-112.5-400-A26-A

立式用于机加工

概述
为缩短旋转与分度时间而设计，型号 DZDV-500-700-112.5-400-A26-A 的回转工作台在保持800 Nm 峰值扭矩和200 kg 额定承载的同时，可达峰值速度1,400 rpm。水冷系统与26位 BiSS-C 编码器提供高速下的精确反馈与受控运行。

技术参数
DZDV-500-700-112.5-400-A26-A
额定转速：700 rpm
最高转速：1400 rpm
额定扭矩：400 Nm
峰值扭矩：800 Nm
额定电流：55 A
最大电流：110 A
电机极数：78
额定电压：380 V
端面跳动：≤0.02 mm
径向跳动：≤0.03 mm
定位精度：±10"
制动气压：0.47–0.55 MPa
冷却方式：水冷
制动夹紧扭矩（充气）：≥1400 Nm
编码器：26位 BiSS-C
承载能力：≤200 kg
净重：350 kg

尺寸
尺寸图纸可按需提供。

特点 / 技术规格

• 型号系列：DZDV-500
• 额定/峰值扭矩：400 Nm / 800 Nm
• 额定/最高转速：700 rpm / 1400 rpm
• 承载能力：≤200 kg
• 冷却：水冷
• 编码器：26位 BiSS-C
• 电气：380 V；额定55 A，最大110 A
• 精度：定位 ±10"；端面跳动 ≤0.02 mm；径向跳动 ≤0.03 mm
• 制动：气压 0.47–0.55 MPa；夹紧扭矩 ≥1400 Nm
• 净重：350 kg
