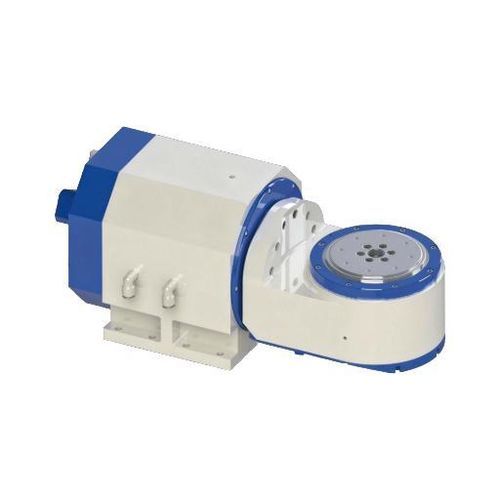

电机驱动回转工作台 DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

卧式用于机加工紧凑型

概述
DZDA-110为有限安装空间和小型工件设计。其110 mm的C轴工作面、紧凑的单臂布局以及表面跳动0.003 mm的规格，使其在无需超大回转单元的情况下具备五轴加工能力，适合集成到紧凑型CNC机床中。

技术数据（摘要）
型号：DZDA-110-100/200-30/10-A26W-A4 - A轴 / C轴；C轴表面直径：110 mm；A轴中心高度：110 mm；C轴盘面高度：149 mm；C轴中心孔直径：20 mm；A轴夹紧方式：气动（0.5–0.6 MPa）；A轴夹紧扭矩：60 N·m（@0.6 MPa）；C轴盘面跳动：0.003 mm；C轴盘面径向跳动：0.005 mm；驱动类型：A/C轴扭矩电机直驱；驱动器电压：220 V；转速（A/C）：100/100 rpm、200/200 rpm；扭矩（A/C）额定/最大：29.6/52.5 N·m、9/30 N·m；电流（A/C）额定/最大：1.75/3.2 A、0.7/3 A；功率 S1（A/C）：0.31 kW / 0.19 kW；功率 S6（A/C）：0.37 kW / 0.38 kW；冷却：A轴水冷，C轴自然冷却；电机温度传感器：KTY84-130；定位精度：±10（20）角秒；重复定位精度：±2（4）角秒；最小单位：0.001"；承载能力：10 kg；重量：42 kg；防护等级：IP66。

尺寸
产品页面提供专用尺寸图以示总体布局和安装接口。

特性 / 技术规格

• 型号：DZDA-110
• C轴盘面直径：110 mm
• 中心高度（A轴）：110 mm
• 盘面高度（C轴）：149 mm
• C轴中心孔直径：20 mm
• 夹紧方式：A轴 气动（0.5–0.6 MPa）
• 夹紧扭矩（A轴）：60 N·m（@0.6 MPa）
• 盘面跳动（C轴）：0.003 mm
• 盘面径向跳动（C轴）：0.005 mm
• 驱动方式：扭矩电机直驱（A & C轴）
• 驱动器电压：220 V
• 转速（A / C）额定/最大：100/100 rpm / 200/200 rpm
• 扭矩（A / C）额定/最大：29.6/52.5 N·m / 9/30 N·m
• 电流（A / C）额定/最大：1.75/3.2 A / 0.7/3 A
• S1 输出功率 100%（A/C）：0.31 kW / 0.19 kW
• S6 输出功率 40%（A/C）：0.37 kW / 0.38 kW
• 冷却：A轴水冷；C轴自然冷却
• 电机温度传感器：KTY84-130
• 定位精度：±10（20）角秒
• 重复定位精度：±2（4）角秒
• 最小单位：0.001"
• 承载能力：10 kg
• 重量：42 kg
• 防护等级：IP66

兼容性
兼容控制系统：Lynuc、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI。
