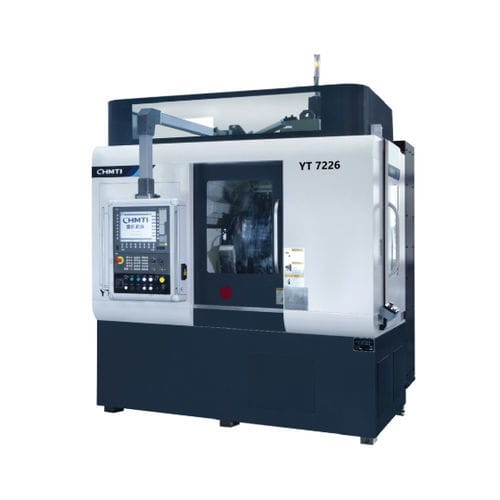

齿轮磨削中心 YT7226G/YT7226

立式CNC数控高精度

概要
机床主要应用于新能源汽车、自动变速器、乘用车等行业的齿轮精密磨削加工，批量加工精度可达GB/T10095.1-2008标准的4-5级。

主要性能与特点

• 十三轴五联动数控蜗杆砂轮磨齿机，磨削线速度可稳定在63m/s以上。
• 采用双工件主轴，可使循环加工辅助时间缩短到5秒以内，大幅提高生产效率。
• 机床采用高精度的端面齿盘加液压浮动拉紧装置对工作台交换进行高精度定位和锁紧，前后工作台加工精度一致性在0.005mm以内。
• 床身循环冷却热平衡系统，在加工和非加工时采用不同的冲油方式来平衡机床内部温度，降低热变形。
• 机床软件功能完善，可实现齿向任意修形、齿面扭曲补偿、点修整（任意齿形修整）、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等复杂修形功能。

数控系统与自动化

• 采用Siemens 840Dsl/one数控系统，通过多通道控制平台柔性控制各数控轴。
• 实现工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配和自动磨削的全自动控制。
• 操作界面采用厂方自主开发的人机界面（零编程），实现人机对话、齿轮参数计算及程序自动生成。

适用行业
新能源汽车、自动变速器、乘用车等齿轮批量精密磨削加工行业。

主要技术规格（表格）
序号 | 主要技术规格 | 单位 | 参数规格
型号 | | | YT7226G/YT7226
1 | 最大工件直径 | mm | 260
2 | 最大工件模数 | mm | 5
3 | 磨削主轴最高转速 | r/min | 10000/6100
4 | 工件主轴最高转速 | r/min | 3000/1600
5 | 砂轮中心至工作台回转中心距离 | mm | 115~350
6 | 砂轮最大安装尺寸 | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | 滚轮最大安装尺寸 | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | 磨削主轴功率 | kW | 28.5/16

caractéristiques / spécifications techniques

• 型号：YT7226G / YT7226
• 最大工件直径：260 mm
• 最大工件模数：5 mm
• 磨削主轴最高转速：10000 / 6100 r/min
• 工件主轴最高转速：3000 / 1600 r/min
• 砂轮中心至工作台回转中心距离：115 ~ 350 mm
• 砂轮最大安装尺寸：Φ220×Φ76.2×160 或 Φ275×Φ160×160
• 滚轮最大安装尺寸：Φ140×Φ52×40 或 Φ123×Φ52×40
• 磨削主轴功率：28.5 / 16 kW
• 磨削线速度：可稳定在63 m/s以上
• 双工件主轴设计，循环加工辅助时间≤5秒（显著提高产能）
• 前后工作台定位与锁紧一致性：≤0.005 mm
• 采用床身循环冷却热平衡系统以降低热变形
• 数控系统：Siemens 840Dsl/one；支持多种自动化与修形功能
