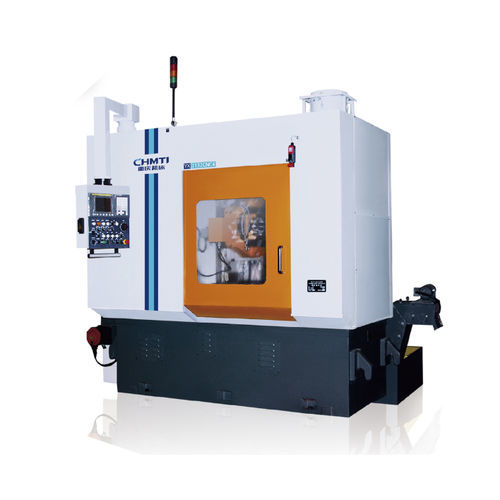

CNC数控齿轮切削机 YX3132

卧式用于圆锥齿轮

概要
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、矿山机械等齿轮行业的滚齿加工。机床加工精度可达GB/T10095.1-2008标准的6-7级。

机床主要性能、特点：

• 机床为五轴四联动湿切数控滚齿机。
• 具有良好的人机交互界面、参数化自动编程功能、系统自诊断功能等。
• 配置全封闭护罩、油雾收集装置、自动排屑装置、工件自动夹紧装置等，并能方便地和其他机床组成齿轮自动加工线。
• 配置为国产数控系统，也可选配FANUC或SIEMENS系统。
• 可加工圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、链轮、花键、蜗轮等，具有多次方框循环功能。

机床主要技术、规格参数：
序号 | 主要技术规格 | 单位 | 参数
1 | 最大工件直径 | mm | 320
2 | 最大工件模数 | | 8
3 | 主轴最高转速 | r/min | 540
4 | 工作台最高转速 | r/min | 32
5 | 最大装刀尺寸(直径×长度) | mm | Φ160×200
6 | 最大窜刀距离 | mm | 150

特征 / 规格（列表）

• 产品名称：数控滚齿机
• 产品编号：YX3132CNC
• 适用行业：乘用车、商用车、工程机械、船舶机械、农业机械、矿山机械等齿轮加工
• 加工精度：可达GB/T10095.1-2008标准6-7级
• 五轴四联动、湿切数控结构
• 支持国产数控系统，可选FANUC或SIEMENS
• 主要尺寸/参数：最大工件直径320 mm；最大工件模数8；主轴最高转速540 r/min；工作台最高转速32 r/min；最大装刀尺寸Φ160×200；最大窜刀距离150 mm
