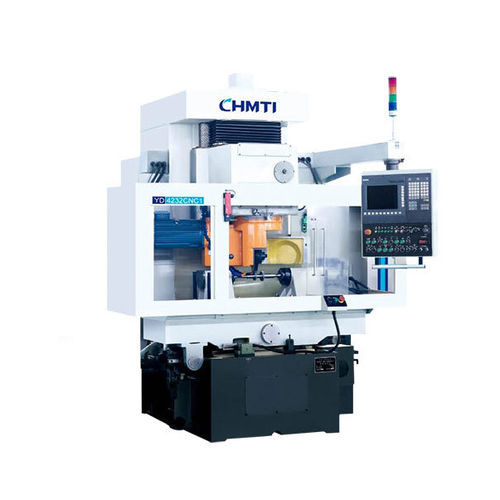

CNC数控齿轮切削机 YD42322

卧式用于圆锥齿轮

概要
机床主要适用于汽车、船舶、工程机械等行业齿轮加工。机床加工精度可达GB/T10095.1-2008标准5-6级。

主要性能、特点

• 两轴数控剃齿机，伺服控制刀架径向进给运动（Z轴）和工作台轴向进给运动（X轴），可实现轴向剃、径向剃。
• 立式布局，立柱和床身为高刚性的整体式结构。
• X、Y轴均采用数字式伺服电机加滚珠丝杆驱动。
• 配置人机对话界面。
• 可通过仿形机构完成鼓形齿、小锥度齿轮的剃削加工。

适用加工
适用于外啮合直齿、斜齿圆柱齿轮及连轴、台阶齿轮的轴向或径向切削加工。

主要技术、规格参数
1 | 最大工件直径 | 320 mm
2 | 最大工件模数 | 轴剃8、径剃6
3 | 剃刀转速范围 | 50-400 r/min
4 | 工作台进给速度 | 1-500 mm/min
5 | 径向进给速度 | 0.2-500 mm/min
6 | 剃刀回转中心至顶尖中心距离范围 | 115/125~280 mm

caractéristiques / spécifications techniques

• 型号（编号）：YD4232CNC2
• 产品名称：数控剃齿机
• 最大工件直径：320 mm
• 最大工件模数：轴剃8、径剃6
• 剃刀转速范围：50-400 r/min
• 工作台进给速度：1-500 mm/min
• 径向进给速度：0.2-500 mm/min
• 剃刀回转中心至顶尖中心距离范围：115/125~280 mm
• 加工精度：达到GB/T10095.1-2008标准5-6级
