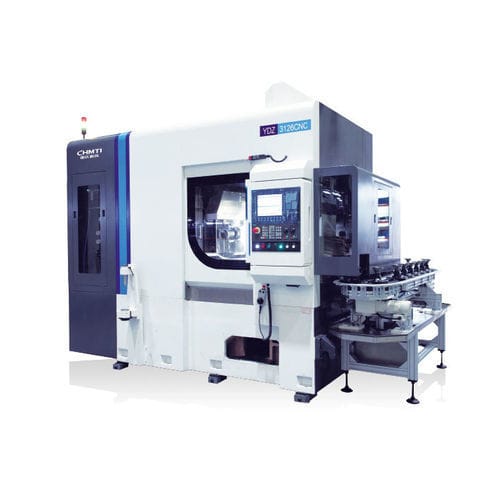

CNC数控齿轮切削机 YD31266/YDZ3126（CDR）立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 模式
6 mm
(0.24 in)- 零件直径
260 mm
(10 in)- 旋转速度
2,500 rpm
(15,707.963 rad.min-1)- 刀具直径
130 mm
(5.1 in)
产品介绍
概要
机床主要适用于乘用车、商用车、工程机械、减速机等行业的大批量滚齿加工，加工精度可达GB/T10095.1-2008标准6级。
主要性能与特点
主要技术参数
适用行业与技术特性
机床主要适用于乘用车、商用车、工程机械、减速机等行业的大批量滚齿加工，加工精度可达GB/T10095.1-2008标准6级。
主要性能与特点
- 机床为六轴/七轴/十一轴四联动高速干切滚齿机，适用于高效的干式滚齿加工。
- 立式布局：采用立柱水平移动完成径向进给运动，实现高效滚齿加工。
- 配置全密封护罩、快速排屑、干式冷却系统，机床热稳定性好，加工尺寸稳定。
- 刀具及工件主轴采用直驱传动，传动链短、传动精度高；采用高刚性滚动轴承支承，实现中等模数齿轮的高速高刚性大负荷干式切削。
- 可选配单机上下料机构、自动传输料仓，满足自动化、柔性化生产需求。
- 可选挤压式倒棱、去毛刺机构，实现多工序功能复合；可选配对齿机构，支持热处理后的精密滚齿加工。
- 可配置Siemens或FANUC系统。
主要技术参数
- 最大工件直径 (mm)：260
- 最大工件模数 (mm)：6
- 刀架最大回转角 (度)：±45°
- 滚刀主轴最高转速 (r/min)：2500
- 工作台最高转速 (r/min)：250
- 最大装刀尺寸（直径×长度） (mm)：Φ130×230
- 滚刀最大轴向移动量 (mm)：200
- 滚刀中心与工作台回转中心距离 (mm)：30~220
- 滚刀中心至工作台面距离 (mm)：135~485
适用行业与技术特性
- 适用行业：乘用车、商用车、工程机械、减速机等齿轮大批量滚齿加工。
- 加工精度：可达GB/T10095.1-2008标准6级。
- 轴数：六轴/七轴/十一轴（四联动）。
- 传动：主轴直驱、传动链短、高刚性滚动轴承。
- 冷却与防护：干式冷却系统、全密封护罩、快速排屑。
- 自动化选配：上下料机构、自动传输料仓。
- 可选功能：挤压式倒棱、去毛刺、对齿机构（支持热处理后精密滚齿）。
- 控制系统：Siemens或FANUC可选。
- 具体尺寸和速度参数见上方主要技术参数。
