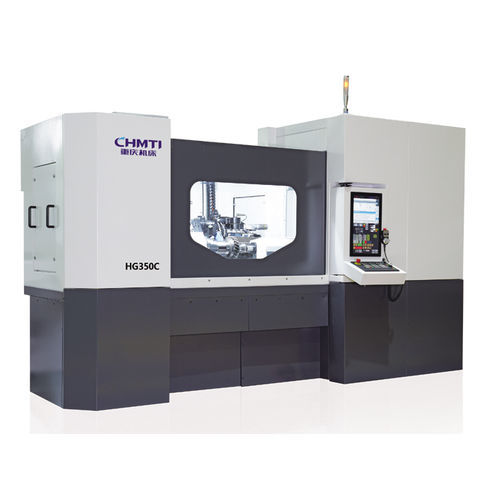

外圆磨削中心 HG350C齿轮卧式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 外圆
- 应用
- 齿轮
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 6轴
- 其他特性
- 高精度
- 主轴速度
5,000 rpm
(31,416 rad.min-1)- 输出功率
15 kW
(20.39 hp)- 轴间距离
1,000 mm
(39 in)- 砂轮直径
406 mm
(16 in)- 速度
16 mm/min
(0.01 in/s)- 机器质量
8,000 kg
(17,636.98 lb)
产品介绍
产品概述
卧式六轴数控成形磨齿机 HG350C，面向高精度齿轮磨削工序。机床采用多通道数控平台（Siemens One）并配备人性化人机界面，实现齿轮参数计算、磨削及砂轮修整程序自动生成，以及远程诊断与软件更新功能。
主要技术规格（HG350C）
主要特性
卧式六轴数控成形磨齿机 HG350C，面向高精度齿轮磨削工序。机床采用多通道数控平台（Siemens One）并配备人性化人机界面，实现齿轮参数计算、磨削及砂轮修整程序自动生成，以及远程诊断与软件更新功能。
主要技术规格（HG350C）
- 型号：HG350C
- 最大工件直径：350 mm
- 最大工件模数：12
- 最大工件长度：1000 mm
- 最大工件重量：200 kg
- 工作台最大行程：1300 mm
- 工作台最大移动转速：16 m/min
- 工件速度范围：0–100 rpm
- 磨头角度范围：180°（＋55°～-125°）
- 最大主轴转速：5000 rpm
- 砂轮主轴功率：15 kW
- 最大砂轮安装直径×宽度：406 × 30 mm
- 主机净重：8000 kg
主要特性
- 六轴数控结构，适用于高精度齿轮成形磨削
- 支持单边/双边磨削、齿向修形与齿面扭曲补偿
- Siemens One 控制，支持多轴柔性控制与直观人机界面（零编程操作）
- 砂轮自动平衡及先进的在线砂轮修整系统
- 在线测量与偏差反馈，可实现自动校正及测头自动对齿功能
- 可选探测系统与修整轮磨损的全量补偿功能
