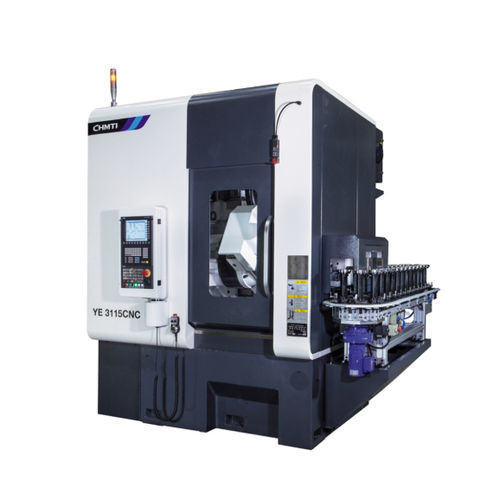

CNC数控齿轮切削机 YE3115/YDE3120-CD

立式

概要
机床主要适用于新能源汽车、自动变速器、精密减速机等行业的大批量滚齿加工，机床加工精度可达GB/T10095.1-2008标准5-6级。

机床主要性能、特点

• 机床为八轴四联动高速干切滚齿机，绿色、环保、高效。
• 采用立柱偏置、滑板水平移动完成径向进给运动的立式布局，配置全密封护罩、快速排屑内防护、干式冷却系统，机床热稳定性好，加工尺寸稳定。
• 刀具及工件主轴采用直驱传动，传动速度快、运行精度高。配置优质干切滚刀，对中小模数齿轮切削速度可达300m/min以上，加工效率可达湿切机床的三倍以上。
• 配置单机上下料机构、自动传输料仓，满足自动化、柔性化生产需求。
• 机床可配置Siemens或FANUC系统。
• YDE3120CNC-CD机床配置挤压式倒棱、去毛刺机构，实现多工序的功能复合。

主要技术规格（表格）
型号: YE3115CNC | YDE3120CNC-CD
1 - 最大工件直径 (mm) - 150 | 210
2 - 最大工件模数 (mm) - 4 | 4
3 - 刀架最大回转角度 (度) - ±45° | ±45°
4 - 滚刀主轴最高转速 (r/min) - 2500 | 3000
5 - 工作台最高转速 (r/min) - 300 | 300
6 - 最大装刀尺寸(直径×长度) (mm) - Φ130×180 | Φ130×230
7 - 滚刀最大轴向移动量 (mm) - 150 | 180
8 - 滚刀中心至工作台回转中心距离 (mm) - 15-155 | 30-180
9 - 滚刀中心至工作台面距离 (mm) - 180-480 | 195-495

特性 / 技术规格（要点列表）

• 适用行业：新能源汽车、自动变速器、精密减速机等大批量滚齿加工。
• 机床类型：八轴四联动高速干切滚齿机，干式冷却，环保高效。
• 主传动：刀具及工件主轴直驱传动，高速高精。
• 加工效率：中小模数齿轮切削速度可达300 m/min以上，加工效率显著高于湿切机床。
• 自动化：可配置单机上下料机构及自动传输料仓，支持自动化柔性生产线。
• 控制系统：可选Siemens或FANUC系统。
• 型号对比要点：YE3115CNC与YDE3120CNC-CD在最大工件直径、滚刀转速和装刀长度等方面存在不同规格。
