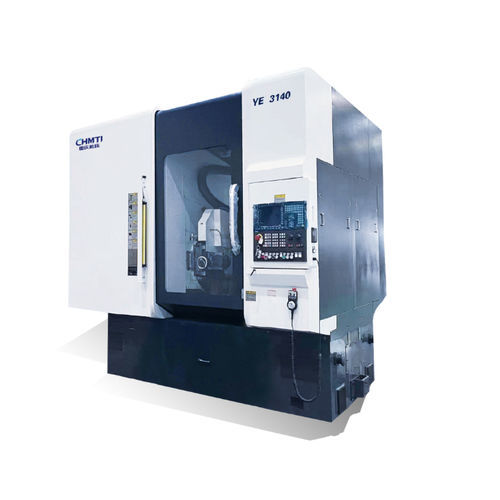

CNC数控齿轮切削机 YE3140/YE3160卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 模式
8 mm, 12 mm
(0.31 in, 0.47 in)- 零件直径
400 mm, 600 mm
(16 in, 24 in)- 旋转速度
1,500 rpm
(9,424.778 rad.min-1)
产品介绍
产品概要
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、减速机等行业齿轮的大批量高效滚齿加工。加工精度可达GB/T10095.1-2008标准6级。
主要性能、特点
主要技术、规格参数（对比 YE3140 / YE3160）
序号 | 主要技术规格 | 单位 | YE3140 | YE3160
1 | 最大工件直径 | mm | 400 | 600
2 | 最大工件模数 | mm | 8（湿12） | 8（湿12）
3 | 最大回转角（A轴） | 度 | ±45° | ±45°
4 | 滚刀最大安装直径、长度 | — | Φ170×230 | Φ170×230
5 | 最大轴向窜刀量（Y轴） | mm | 200 | 200
6 | 滚刀中心至工作台中心水平距离（X轴） | mm | 70-370 | 70-420
7 | 滚刀中心至工作台台面垂直距离（Z轴） | mm | 250-850 | 250-850
8 | 外支架端面距工作台台面距离（Z2轴） | mm | 400-900 | 400-900
9 | 滚刀最高转速（B轴） | rpm | 1500 | 1500
10 | 工作台最高转速（C轴） | rpm | 200 | 200
11 | 主电机功率 | kW | 22 | 22
特征 / 规格（汇总）
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、减速机等行业齿轮的大批量高效滚齿加工。加工精度可达GB/T10095.1-2008标准6级。
主要性能、特点
- 机床为六轴四联动数控高效滚齿机，可实现干切、湿切、微量润滑、水基冷却切削。
- 机床工作台采用力矩电机直驱，刀架采用一齿差齿轮传动。
- 工作台主轴系统及X、Y、Z轴丝杆与轴承采用油气润滑。
- 机床Y轴采用大立柱移动窜刀，机构紧凑，动静刚性好，适合多头滚刀大走刀量切削，特别适合中大模数齿轮的高效加工。
- X、Z轴采用进口直线导轨，Y轴采用高低水平面贴塑导轨。
- 采用全封闭防护罩、自动排屑装置、工件自动夹紧装置；可选配自动上下料单元和工件料仓，可与其它机床组成齿轮自动加工生产线。
- 配备良好的人机对话界面（HMI）、参数化编程功能和系统自诊断功能。
- 控制系统可配置FANUC或SIEMENS。
主要技术、规格参数（对比 YE3140 / YE3160）
序号 | 主要技术规格 | 单位 | YE3140 | YE3160
1 | 最大工件直径 | mm | 400 | 600
2 | 最大工件模数 | mm | 8（湿12） | 8（湿12）
3 | 最大回转角（A轴） | 度 | ±45° | ±45°
4 | 滚刀最大安装直径、长度 | — | Φ170×230 | Φ170×230
5 | 最大轴向窜刀量（Y轴） | mm | 200 | 200
6 | 滚刀中心至工作台中心水平距离（X轴） | mm | 70-370 | 70-420
7 | 滚刀中心至工作台台面垂直距离（Z轴） | mm | 250-850 | 250-850
8 | 外支架端面距工作台台面距离（Z2轴） | mm | 400-900 | 400-900
9 | 滚刀最高转速（B轴） | rpm | 1500 | 1500
10 | 工作台最高转速（C轴） | rpm | 200 | 200
11 | 主电机功率 | kW | 22 | 22
特征 / 规格（汇总）
- 型号/编号：YE3140 / YE3160
- 产品名称：数控滚齿机
- 适用行业：乘用车、商用车、工程机械、船舶机械、农业机械、减速机等齿轮加工
- 加工精度：可达GB/T10095.1-2008标准6级
- 轴数与联动：六轴四联动
- 切削方式：干切/湿切/微量润滑/水基冷却切削
- 主电机功率：22 kW
- 滚刀最高转速：1500 rpm；工作台最高转速：200 rpm
- 滚刀安装直径×长度（示例）：Φ170×230
- 可选控制：FANUC 或 SIEMENS
