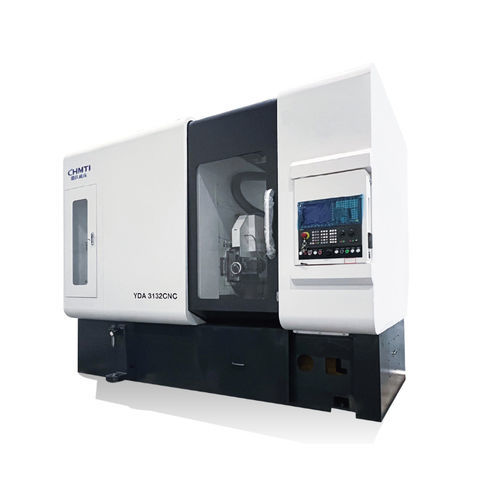

CNC数控齿轮切削机 YDA3132立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 模式
8 mm
(0.31 in)- 零件直径
320 mm
(13 in)- 旋转速度
1,000 rpm
(6,283.185 rad.min-1)- 刀具直径
170 mm
(6.7 in)
产品介绍
概要描述
YDA3132CNC 型数控干切滚齿机，适用于乘用车、商用车、工程机械、减速机等行业的大批量滚齿加工。机床加工精度可达 GB/T10095.1-2008 标准 6 级。
机床主要性能和特点
机床主要技术、规格参数
YDA3132CNC 型数控干切滚齿机，适用于乘用车、商用车、工程机械、减速机等行业的大批量滚齿加工。机床加工精度可达 GB/T10095.1-2008 标准 6 级。
机床主要性能和特点
- 为六/七轴四联动数控高速干切滚齿机，适合大批量生产。
- 立式布局，采用立柱水平移动实现径向进给运动，高效完成滚齿加工。
- 配置全密封护罩、快速排屑与干式冷却系统，保证机床热稳定性和加工尺寸稳定。
- 刀具主轴采用齿轮副传动，工件主轴采用直驱传动，传动链短、传动精度高；采用高刚性滚动轴承支撑，实现中等模数齿轮的高速、大负荷干式切削。
- 可选配单机上下料机构和自动传输料仓，满足自动化与柔性化生产需求。
- 可选配倒棱、去毛刺机构，实现多工序功能复合。
- 可配置 FANUC 或 Siemens 数控系统。
机床主要技术、规格参数
- 型号/编号：YDA3132CNC
- 加工精度：可达 GB/T10095.1-2008 标准 6 级
- 轴数与联动：六/七轴，四联动
- 切削方式：高速干式切削（干切/滚齿）
- 主轴与传动：刀具主轴齿轮副传动；工件主轴直驱传动
- 最大工件直径：320 mm
- 最大工件模数：8
- 刀架最大回转角度：±45°
- 滚刀主轴最高转速：1000 r/min
- 工作台最高转速：80 r/min
- 最大装刀尺寸（直径×长度）：Φ170×Φ230 mm
- 滚轮最大轴向移动量：200 mm
- 滚刀中心与工作台台面距离范围：40–320 mm
- 滚刀中心与工作台台中心距离范围：220–570 mm
