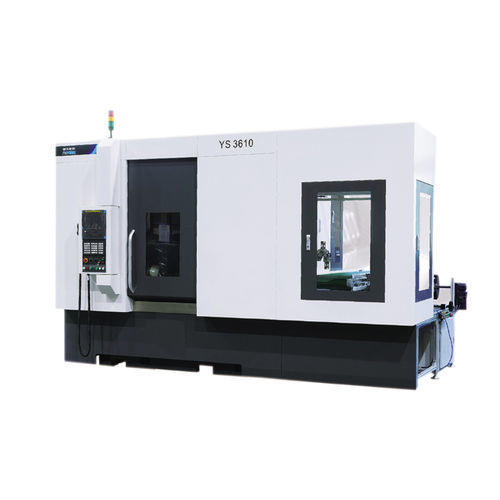

CNC数控齿轮切削机 YS3610

卧式

概要描述
YS3610为卧式数控滚齿机，适用于摩托车、仪器仪表、玩具、渔具等行业的小模数、大螺旋角齿轮加工。支持干式切削工艺，加工精度可达GB/T10095.1-2008标准6级。

机床主要性能、特点

• 六轴四联动卧式干切滚齿机，专用于小模数、大螺旋角齿轮加工。
• 结构紧凑，配备全封闭的外部防护罩和内部防护罩，适用于干式加工场景。
• 卧式水平床身结构，部件配合精密，保证整体刚性且占地面积小。
• 刀架主轴采用伺服主轴电机直联驱动，传动链短，定位精度高，刚性良好。
• 工作台采用高精度斜齿轮副实现分度，并配有消除间隙装置，适合高速高精度切削。
• 机床标准配置：FANUC 0i-MF数控系统；可选配置：GSK25iG或Siemens 828D等兼容系统。
• 可选配自动送料机构和料仓，实现工件自动连续加工。

主要技术、规格参数

• 产品编号: YS3610
• 机床类型: 六轴四联动卧式干切滚齿机
• 最大工件直径: 100 mm
• 最大工件模数: 3 mm
• 刀架最大回转角: ±60°
• 滚刀主轴最高转速: 4000 r/min
• 工作台最高转速: 400 r/min
• 最大装刀尺寸（直径×长度）: φ80 × 110 mm
• 滚刀最大轴向移动量: 100 mm
• 滚刀中心与工作台回转中心距离范围: 10–110 mm
• 滚刀中心至工作台面距离: 150–500 mm
• 加工精度: 可达 GB/T10095.1-2008 标准 6 级
• 标准配置: FANUC 0i-MF 数控系统（可选 GSK25iG 或 Siemens 828D）
• 可选项: 自动送料机构与料仓，实现自动连续加工

适用范围
适合小模数、大螺旋角齿轮加工，广泛用于摩托车、仪器仪表、玩具、渔具等行业。

备注
机床加工精度可达GB/T10095.1-2008标准6级；标准数控系统和传动形式如上所述，可按需选配自动送料与料仓等附加装置。
