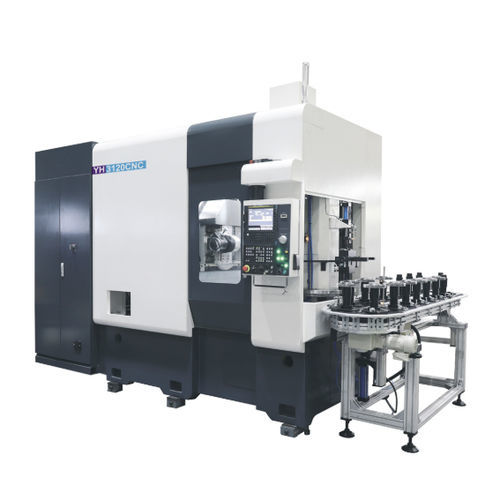

CNC数控齿轮切削机 YS3120(CD)/YH3120CNC(CD)

立式

概要
机床主要适用于摩托车、乘用车、仪器仪表、电动工具、通用机械、减速器等行业的齿轮加工，具有较高的性价比。机床加工精度可达GB/T10095.1-2008标准6级。

机床主要性能、特点

• 机床为六轴/十三轴四联动干切滚齿机，绿色、环保、高效。
• YS3120/YS3120-CD：各数控运动轴均由独立交流伺服电机驱动，B轴采用大功率主轴伺服电机通过两级高精度斜齿轮副传动并具末端机构，C轴采用高精度斜齿轮副实现高速高精度分度。
• YH3120/YH3120-CD：B轴采用内置电机直接驱动，C轴采用内置力矩电机直接驱动，工作台主轴采用高精度角接触球轴承支撑。
• 采用立柱水平移动完成径向进给运动的立式布局，实现高效滚齿加工。
• 结构紧凑，占地面积小，配置全密封护罩、切屑内防护、干式冷却系统，实现齿轮高速干切加工。
• 可配置成形铣刀滚切方式倒棱，实现多工序的功能复合。
• 可选配单机自动化和多种连线接口，满足自动化、柔性化生产需求。
• 可选配对齿机构，实现热后精滚齿。
• 可配置FANUC系统、SIEMENS系统或者GSK25iG系统。

主要技术、规格参数（表格）
说明：表格列为“规格项 / YS3120/YS3120-CD / YH3120/YH3120-CD”
最大工件直径 (mm)：200 / 200
最大工件模数 (mm)：6 / 6
刀架最大回转角度 (度)：±45° / ±45°
滚刀主轴最高转速 (r/min)：1500 / 2300
工作台最高转速 (r/min)：200 / 250
最大装刀尺寸 (直径×长度, mm)：Φ130×230 / Φ130×230
滚刀最大轴向移动量 (mm)：180 / 180
滚刀中心至工作台回转中心距离范围 (mm)：30-230 / 30-230
滚刀中心至工作台面距离 (mm)：185-485 / 185-485

适用/推荐行业

• 摩托车、乘用车、通用机械、减速器、电动工具、仪器仪表等中小型齿轮加工。
• 重型齿轮加工场景可参考大型相近机型的参数。

备注
机床有多种型号与配置（如YS3120系列、YH3120系列等），可根据加工对象和自动化需求选择相应控制系统与选配项。

Caractéristiques / spécifications techniques

• 加工精度：可达GB/T10095.1-2008 标准6级。
• 最大工件直径：200 mm（两款均适用）。
• 最大工件模数：6 mm。
• 刀架最大回转角度：±45°。
• 滚刀主轴最高转速：YS3120系列 1500 r/min；YH3120系列 2300 r/min。
• 工作台最高转速：YS3120系列 200 r/min；YH3120系列 250 r/min。
• 最大装刀尺寸：Φ130×230 mm。
• 滚刀最大轴向移动量：180 mm。
• 滚刀中心至工作台回转中心距离范围：30-230 mm。
• 滚刀中心至工作台面距离：185-485 mm。
• 控制系统可选：FANUC、SIEMENS、GSK25iG。
