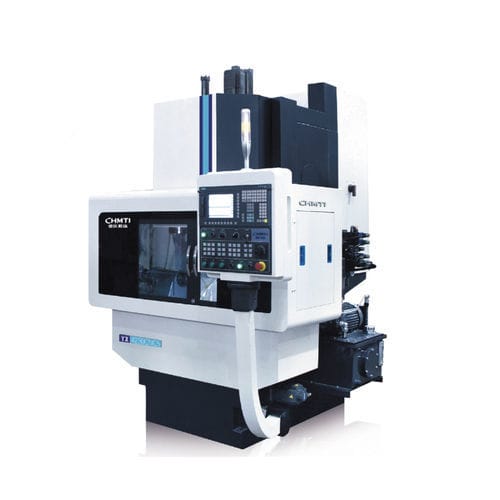

CNC数控齿轮切削机 YX42305

卧式用于圆锥齿轮

概要
主要适用于乘用车、商用车、精密减速机等行业齿轮加工。机床加工精度可达GB/T10095.1-2008标准5-6级。

机床主要性能、特点：

• 机床为五轴数控剃齿机，机床各运动轴均由独立交流伺服电机控制，可实现轴向剃、径向剃、对角剃、切向剃。
• 机床采用立式布局，立柱和床身为高刚性的整体式结构，机床切向滑座布置在径向滑板内，刚性高、结构紧凑、外形美观。
• 机床的X、Y、Z轴均采用数字式伺服电机加滚珠丝杆进行驱动，定位精度和重复定位精度高，加工精度稳定。
• 机床配置人机对话界面，操作者只需根据设置的对话界面，输入相应的刀具参数、工件参数、补偿参数、切削参数等，机床将自动运行并进行相应的自动补偿。
• 机床可选配带自动上下料机构及桁架机构，实现自动连续加工，适应自动化需求。
• 机床适用于外啮合直齿、斜齿圆柱齿轮及连轴、台阶齿轮的剃削加工。

机床主要技术、规格参数（表格用换行表示）
表头：序号 | 主要技术规格 | 单位 | YX4230CNC5
1 | 最大工件直径 | mm | 300
2 | 最大工件模数 | m | 轴剃8、径剃5
3 | 剃刀转速范围 | r/min | 50-500
4 | 工作台进给速度 | mm/min | 1-1000
5 | 径向滑座进给速度 | mm/min | 0.2-1000
6 | 切向滑座进给速度 | mm/min | 1-500
7 | 剃刀回转中心至顶尖中心距离范围 | mm | 125-280

特性 / 技术规格

• 产品名称：数控高效剃齿机
• 产品编号/型号：YX4230CNC5
• 适用行业：乘用车、商用车、精密减速机等齿轮加工行业
• 加工精度：可达GB/T10095.1-2008标准5-6级
• 机床类型：五轴数控剃齿机
• 驱动方式：各轴由独立交流伺服电机驱动（X、Y、Z轴为数字式伺服+滚珠丝杆）
• 剃削方式：轴向剃、径向剃、对角剃、切向剃
• 布局与结构：立式布局，立柱与床身为整体高刚性结构，切向滑座布置在径向滑板内
• 人机界面：配置人机对话界面，支持刀具/工件/补偿/切削参数输入与自动补偿
• 自动化：可选配自动上下料机构及桁架机构，实现自动连续加工
• 最大工件直径：300 mm
• 最大工件模数：轴剃8、径剃5
• 剃刀转速范围：50-500 r/min
• 工作台进给速度：1-1000 mm/min
• 径向滑座进给速度：0.2-1000 mm/min
• 切向滑座进给速度：1-500 mm/min
• 剃刀回转中心至顶尖中心距离范围：125-280 mm
