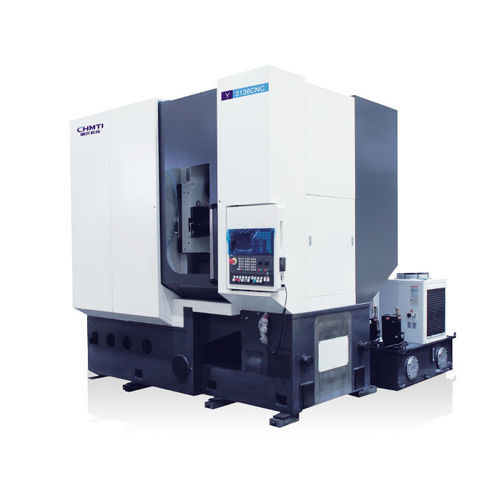

CNC数控齿轮切削机 Y3136/YD3136

概要
适用于商用车、船舶、风电、工程机械行业等的大模数、少齿数的齿轮高效加工。机床加工精度可达GB/T10095.1-2008标准6级。

主要性能和特点

• 机床为六轴四联动数控滚齿机，具有高刚性、高效率、高精度特点。
• 机床Y轴采用在大立柱下方的布局，Y轴导轨斜面布置，增加刀架刚性并利用机床自身重力抵消部分切削反作用力，提升刚性和稳定性。
• YD3136CNC工件主轴采用内装力矩电机，确保传动系统的刚性及精度。
• 机床具有全封闭的外部防护罩和内部防护罩，配备完善可靠的切屑及油雾快速收集排除系统。
• 机床配置Siemens或Fanuc数控系统。

主要技术规格
序号 | 主要技术规格 | 单位 | Y3136CNC | YD3136CNC
1 | 最大工件直径 | mm | 360 | 360
2 | 最大工件模数 | mm | 16 | 16
3 | 刀架最大回转角度 | 度 | ±45° | ±45°
4 | 滚刀主轴最高转速 | r/min | 400 | 400
5 | 工作台最高转速 | r/min | 60 | 80
6 | 最大装刀尺寸(直径×长度) | mm | Φ220×230 | Φ220×230
7 | 滚刀最大轴向移动量 | mm | 200 | 200
8 | 滚刀中心至工作台回转中心距离 | mm | 70-320 | 70-320
9 | 滚刀中心至工作台面距离 | mm | 150-590 | 150-590

特征/规格

• 型号: Y3136CNC / YD3136CNC
• 产品名称: 高效重切数控滚齿机
• 所属分类: 滚齿机
• 加工用途: 适用于商用车、船舶、风电、工程机械等行业的大模数、少齿数齿轮高效加工
• 加工精度: 可达GB/T10095.1-2008标准6级
• 结构与控制: 六轴四联动，配置Siemens/Fanuc数控系统
• 主轴: YD3136CNC型号工件主轴内装力矩电机
• 防护与排屑: 全封闭外部及内部防护罩，具备切屑和油雾快速收集排除系统
