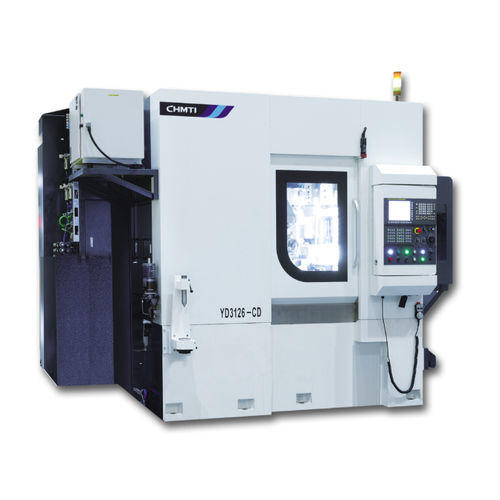

CNC数控齿轮切削机 YD3126-CD

立式

概要描述
YD3126-CD 数控滚齿铣棱复合机床，适用于齿轮的大批量加工，集滚齿与铣棱于一体。主要面向乘用车、商用车、工程机械、减速机等行业的齿轮加工，机床加工精度可达到 GB/T10095.1-2008 标准 6 级。

机床主要性能、特点：

• 十三轴四联动高速干切滚齿铣棱复合机床，适合高效批量生产。
• 四个工位设计，可在不同工位同时进行滚齿和铣棱加工，提高生产效率。
• 立式布局，采用立柱水平移动实现径向进给，提升滚齿加工效率。
• 采用成形铣刀滚切方式铣棱，能实现多工序功能复合。
• 配置全密封护罩、快速排屑及干式冷却系统，具有良好热稳定性，加工尺寸稳定。
• 滚刀主轴及工作台主轴采用直驱传动，传动链短、传动精度高；配备高刚性滚动轴承支撑，适用于中等模数齿轮的干式切削。
• 可选配单机上下料机构与自动传输料仓，满足自动化与柔性化生产需求。
• 控制系统可配置为 Siemens 或 FANUC。

主要技术参数：

• 型号：YD3126-CD
• 最大工件直径：260 mm
• 最大工件模数：6
• 刀架最大回转角：±45°
• 滚刀主轴最高转速：2500 r/min
• 工作台最高转速：250 r/min
• 最大装刀尺寸（直径×长度）：Φ130 × 230 mm
• 滚刀最大轴向移动量：200 mm
• 滚刀中心与工作台回转中心距离：30~220 mm
• 滚刀中心至工作台面距离：135~485 mm

特性 / 规格

• 型号：YD3126-CD
• 产品名称：数控滚齿铣棱复合机床
• 适用行业：乘用车、商用车、工程机械、减速机等齿轮批量加工
• 加工精度：可达 GB/T10095.1-2008 标准 6 级
• 结构形式：立式、十三轴四联动、四工位复合加工
• 刀具与主轴：滚刀主轴直驱，工作台主轴直驱，高刚性滚动轴承支撑
• 切削方式：干式切削，成形铣刀滚切铣棱
• 冷却与防护：全密封护罩、快速排屑、干式冷却系统
• 自动化选配：单机上下料机构、自动传输料仓
• 控制系统：可配置 Siemens 或 FANUC
• 最大工件直径：260 mm
