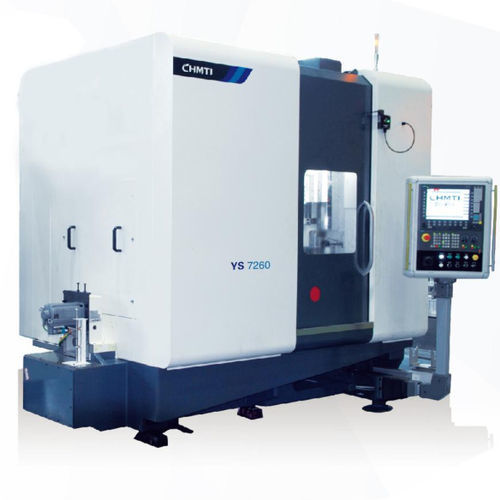

齿轮磨削中心 YS7250/YS7260立式CNC数控12轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 齿轮
- 结构
- 立式
- 操控类型
- CNC数控
- 轴数
- 12轴
- 其他特性
- 自动装卸
- 其他特性
- 高精度
- 主轴速度
7,800 rpm
(49,009 rad.min-1)- 输出功率
38 kW
(51.67 hp)- 轴间距离
最少: 50 mm
(2 in)最多: 510 mm
(20 in)- 砂轮直径
300 mm
(12 in)
产品介绍
产品概要
机床主要应用于自动变速器、乘用车、商用车、精密减速器等行业的齿轮精密磨削加工，批量加工精度可达 GB/T10095.1-2008 标准的 4-5 级。
机床主要性能、特点
主要技术、规格参数
适用及关键功能
特征 / 规格技术（摘要）
机床主要应用于自动变速器、乘用车、商用车、精密减速器等行业的齿轮精密磨削加工，批量加工精度可达 GB/T10095.1-2008 标准的 4-5 级。
机床主要性能、特点
- 机床为十二轴五联动数控磨齿机，适用于全数控精密高效蜗杆/蜗轮磨削加工。
- 砂轮主轴采用德国原装进口大功率直驱电主轴；直线轴采用进口高刚性滚动直线导轨；丝杠副为进口预加负荷高精度丝杠，配合海德汉光栅尺或磁栅尺位置反馈，实现全闭环控制。
- 机床软件功能完善，可实现齿向任意修形、齿面扭曲补偿、点修整（任意齿形修整）、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等复杂修形功能。
- 控制系统采用西门子 840Dsl 多通道控制平台，柔性控制十二个数控轴，支持工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配及整个磨削过程的全自动控制。
- 人机界面由厂家自主开发，具备齿轮参数计算及磨削/修整程序自动生成功能，便于编程与工艺管理。
- 机床右侧配置单工位换料仓与回转机械手，可实现工件自动上下料，满足批量自动化生产需求。
主要技术、规格参数
- 产品系列：YS72 series
- 机床轴数与联动：十二轴、五联动数控磨齿机
- 控制系统：西门子 840Dsl 多通道控制平台
- 主电主轴：德国原装进口大功率直驱电主轴，功率 38 kW
- 线性导轨与丝杠：进口高刚性滚动直线导轨，进口预加负荷高精密丝杠
- 位置反馈：海德汉光栅尺或磁栅尺，实现全闭环控制
- 最大工件直径：500 mm（YS7250）/ 600 mm（YS7260）
- 最大工件模数：8 mm（YS7250）/ 10 mm（YS7260）
- 砂轮主轴最高转速：7800 r/min
- 工件主轴最高转速：610 r/min（YS7250）/ 390 r/min（YS7260）
- 砂轮中心至工作台回转中心距离：50–440 mm（YS7250）/ 50–510 mm（YS7260）
- 砂轮最大安装尺寸：Φ300×Φ115×160 mm
- 滚轮最大安装尺寸：Φ140×Φ52×40 mm（YS7250）/ Φ160×Φ52×40 mm（YS7260）
- 电主轴功率：38 kW
适用及关键功能
- 适合批量生产精密齿轮磨削，应用包括自动变速器齿轮、乘用车/商用车齿轮及精密减速器零件。
- 支持全自动加工流程：自动装夹、自动砂轮修整、自动磨削、示教与余量分配等功能，实现无人值守产线集成。
- 支持多种复杂齿形修磨与补偿功能，满足高端齿轮修形与研磨工艺要求。
特征 / 规格技术（摘要）
- 产品系列：YS72 series
- 机床轴数与联动：十二轴五联动数控磨齿机
- 控制系统：西门子 840Dsl 多通道平台
- 主电主轴：德国原装直驱主轴，38 kW
- 传动与导向：进口高刚性直线导轨与预压高精度丝杠
- 位置检测：海德汉光栅尺或磁栅尺
- 加工能力：最大工件直径 500 / 600 mm
- 最大模数：8 / 10 mm
- 砂轮主轴最高转速：7800 r/min
- 自动化：单工位换料仓与回转机械手实现自动上下料
