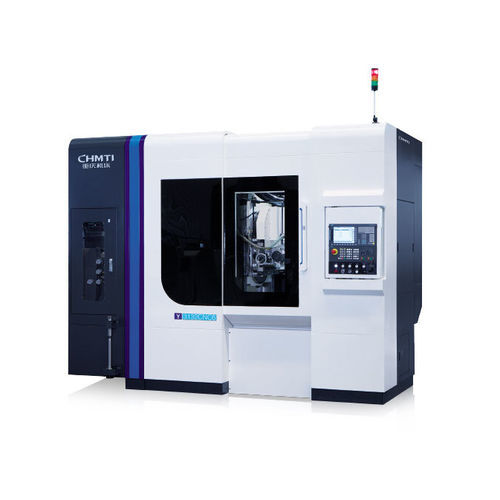

CNC数控齿轮切削机 Y31326~7立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 模式
10 mm
(0.39 in)- 零件直径
320 mm
(13 in)- 旋转速度
700 rpm
(4,398.23 rad.min-1)- 刀具直径
170 mm
(6.7 in)
产品介绍
产品概要
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、减速机等行业齿轮的大批量高效滚齿加工，机床精加工精度可达GB/T10095.1-2008标准6级。
主要性能和特点
主要技术规格
特性 / 规格 / 技术
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、减速机等行业齿轮的大批量高效滚齿加工，机床精加工精度可达GB/T10095.1-2008标准6级。
主要性能和特点
- 机床为六轴四联动数控高效滚齿机，湿式加工。
- 采用立式布局结构，直线运动轴导轨采用大平面铸铁导轨支承并经精密铲刮，接触强度及运动精度良好；结构紧凑，动静刚性高，适合采用多头滚刀大走刀量切削，显著提升切削效率，尤其适合中大模数齿轮的高效加工。
- 机床具有全封闭防护罩、油雾收集装置、自动排屑装置、工件自动夹紧装置等；可选配自动上下料单元和工件料仓，便于组成齿轮自动加工生产线。
- 具有人机对话界面（HMI）、参数化编程功能和系统自诊断功能。
- 可配置 FANUC 或 SIEMENS 控制系统。
主要技术规格
- 最大工件直径：320 mm
- 最大工件模数：10 mm
- 刀架最大回转角：±45°
- 滚刀主轴最高转速：700 r/min
- 工作台最高转速：60 r/min
- 最大装刀尺寸（直径×长度）：Φ170×230 mm
- 滚刀最大轴向移动量：200 mm
- 滚刀中心与工作台回转中心距离：40~310 mm
- 滚刀中心至工作台面距离：210~570 mm
特性 / 规格 / 技术
- 产品名称：数控高效滚齿机
- 适用行业：乘用车、商用车、工程机械、船舶机械、农业机械、减速机等
- 加工方式：湿式
- 轴数：六轴四联动
- 定位与导轨：大平面铸铁导轨，精密铲刮
- 封闭与防护：全封闭防护罩，油雾收集装置，自动排屑装置
- 自动化：可选配自动上下料单元和工件料仓，支持自动化生产线集成
- 控制系统：可配置 FANUC 或 SIEMENS
- 加工精度：可达 GB/T10095.1-2008 标准 6 级
- 最大工件直径：320 mm
- 最大工件模数：10 mm
- 滚刀主轴最高转速：700 r/min
- 工作台最高转速：60 r/min
- 最大装刀尺寸：Φ170×230 mm
- 滚刀轴向移动量：200 mm
- 滚刀中心与工作台回转中心距离：40~310 mm
- 滚刀中心至工作台面距离：210~570 mm
