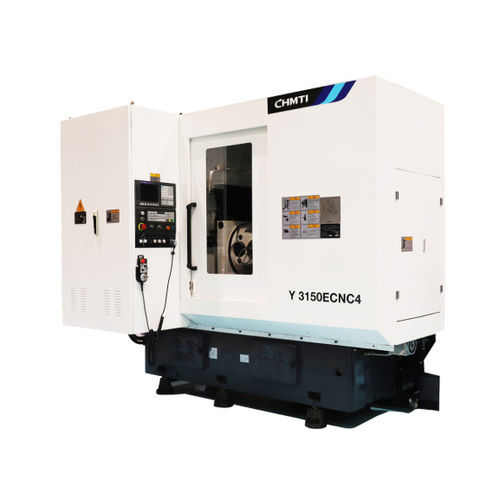

CNC数控齿轮切削机 Y3150E4/5

卧式用于圆锥齿轮

产品概要
机床主要适用于乘用车、商用车、工程机械、船舶机械、农业机械、起重机械等行业的齿轮加工。机床加工精度可达GB/T10095.1-2008标准6-7级（实际加工精度以与用户双方签订的技术协议为准）。

机床主要性能、特点

• 机床为四、五轴四联动湿切数控滚齿机。
• 机床标配为国产数控系统；具有人机界面、参数化编程等功能；可实现一次装夹、多种、多次方框循环。
• 机床配置全封闭护罩；可选配油雾收集装置、自动排屑装置、工件自动夹紧装置等。

适用及加工能力

• 可加工圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、链轮、花键、蜗轮等。

主要技术、规格参数（表格）
序号 | 主要技术规格 | 单位/说明 | Y3150ECNC4 | Y3150ECNC5
1 | 最大工件直径 | mm | 500 | 500
2 | 最大工件模数 | mm | 8 | 8
3 | 主轴最高转速 | r/min | 350 | 450
4 | 工作台最高转速 | r/min | 25 | 25
5 | 最大装刀尺寸（直径×长度） | mm | Φ160×160 | Φ180×200
6 | 最大手动窜刀距离 | mm | 50 | 200（自动）

材料与加工说明

• 为湿切加工系统，适配齿轮滚齿加工工艺。
• 可按用户技术协议定制加工精度与控制系统配置。

特征 / 技术规格

• 产品编号 / 型号：Y3150ECNC4/5
• 产品名称：系列升级改造数控滚齿机
• 适用行业：乘用车、商用车、工程机械、船舶机械、农业机械、起重机械等齿轮加工行业
• 加工精度：可达 GB/T10095.1-2008 标准 6-7 级（以双方技术协议为准）
• 主轴最高转速（Y3150ECNC4）：350 r/min；（Y3150ECNC5）：450 r/min
• 最大工件直径：500 mm（两款型号）
• 最大工件模数：8 mm（两款型号）
• 工作台最高转速：25 r/min（两款型号）
• 最大装刀尺寸：Y3150ECNC4 Φ160×160 mm；Y3150ECNC5 Φ180×200 mm
• 最大手动/自动窜刀距离：Y3150ECNC4 50 mm（手动）；Y3150ECNC5 200 mm（自动）
• 数控形式：四、五轴四联动数控（湿切）
• 标准配置：国产数控系统（含人机界面、参数化编程）
• 可选配件：油雾收集装置、自动排屑装置、工件自动夹紧装置等
