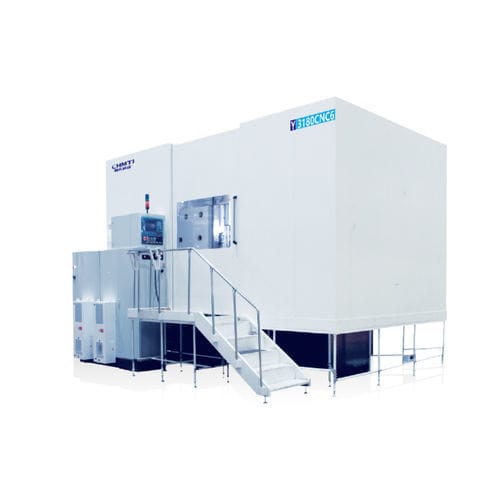

CNC数控齿轮切削机 Y3180/31125/31160/312006立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 模式
18 mm, 27 mm
(0.71 in, 1.06 in)- 零件直径
800 mm, 1,250 mm, 2,000 mm
(31 in, 49 in, 79 in)- 旋转速度
220 rpm, 275 rpm, 350 rpm, 500 rpm
(1,382.301 rad.min-1, 1,727.876 rad.min-1, 2,199.115 rad.min-1, 3,141.593 rad.min-1)- 刀具直径
240 mm, 400 mm
(9.4 in, 15.7 in)
产品介绍
概要描述
本机床主要适用于重型汽车、风电、工程机械、船舶机械、起重、矿山机械、发电设备等行业的齿轮加工。机床加工精度可达 GB/T10095.1-2008 标准 6 级。
机床主要性能、特点：
机床主要技术规格（按型号列出）：
主要技术规格 | 序号 | 参数 -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. 最大工件直径 -> mm | 800 | 1250 | 1600 | 2000
2. 最大工件模数 -> mm | 18 | 18 | 27 | 27
3. 刀架最大回转角度 -> 度 | ±45° | ±45° | ±45° | ±45°
4. 滚刀主轴最高转速 -> r/min | 275/350/500 | 275/350/500 | 220 | 220
5. 工作台最高转速 -> r/min | 24 | 24 | 8 | 8
6. 最大装刀尺寸(直径×长度) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. 滚刀最大轴向移动量 -> mm | 300 | 300 | 400 | 400
8. 滚刀中心至工作台回转中心距离 -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. 滚刀中心至工作台面距离 -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. 工作台承重 -> T | 5 | 7 | 20 | 20
11. 主电机功率 -> kW | 33 | 33 | 43 | 43
特性 / 技术规格
本机床主要适用于重型汽车、风电、工程机械、船舶机械、起重、矿山机械、发电设备等行业的齿轮加工。机床加工精度可达 GB/T10095.1-2008 标准 6 级。
机床主要性能、特点：
- 六轴四联动大型数控滚齿机。
- 立式布局，工作台固定，立柱移动完成径向进给；机床配有全封闭护罩、油雾收集装置、自动排屑装置，且可选配工件自动夹紧装置。
- 滚刀主轴采用高精密齿轮传动，工作台采用双蜗杆蜗轮传动。
- 径向进给和轴向进给轴采用矩形镶钢导轨及滚动导轨块支承，整机精度高、刚性好。
- 适用于高速涂层滚刀和硬质合金片滚刀的高效加工。
机床主要技术规格（按型号列出）：
主要技术规格 | 序号 | 参数 -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. 最大工件直径 -> mm | 800 | 1250 | 1600 | 2000
2. 最大工件模数 -> mm | 18 | 18 | 27 | 27
3. 刀架最大回转角度 -> 度 | ±45° | ±45° | ±45° | ±45°
4. 滚刀主轴最高转速 -> r/min | 275/350/500 | 275/350/500 | 220 | 220
5. 工作台最高转速 -> r/min | 24 | 24 | 8 | 8
6. 最大装刀尺寸(直径×长度) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. 滚刀最大轴向移动量 -> mm | 300 | 300 | 400 | 400
8. 滚刀中心至工作台回转中心距离 -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. 滚刀中心至工作台面距离 -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. 工作台承重 -> T | 5 | 7 | 20 | 20
11. 主电机功率 -> kW | 33 | 33 | 43 | 43
特性 / 技术规格
- 适用行业：重型汽车、风电、工程机械、船舶机械、起重、矿山机械、发电设备等齿轮加工。
- 加工精度：可达 GB/T10095.1-2008 标准 6 级。
- 轴数：六轴四联动。
- 机床布局：工作台固定、立柱移动（立式布局）。
- 防护及排屑：全封闭护罩、油雾收集装置、自动排屑装置。
- 可选配：工件自动夹紧装置。
- 滚刀主轴传动：高精密齿轮传动。
- 工作台传动：双蜗杆蜗轮传动。
- 导轨支承：径向/轴向采用矩形镶钢导轨及滚动导轨块。
- 适用刀具：高速涂层滚刀、硬质合金刀片滚刀。
- 主要型号参数对照：见上表（Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6）。
