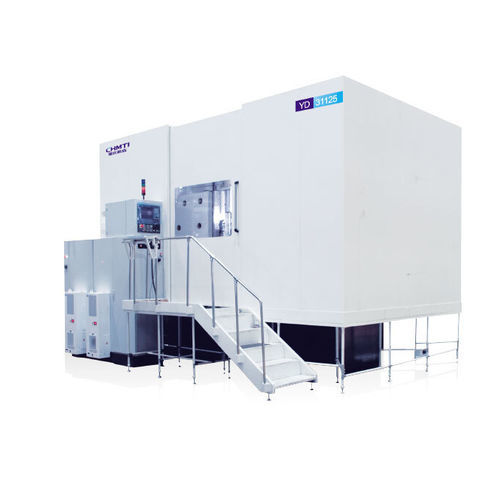

CNC数控齿轮切削机 YD3180/31125/31200/Y313206立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 模式
27 mm, 30 mm, 32 mm
(1.06 in, 1.18 in, 1.26 in)- 零件直径
800 mm, 1,250 mm, 2,000 mm, 3,200 mm
(31 in, 49 in, 79 in, 126 in)- 旋转速度
200 rpm, 260 rpm
(1,256.637 rad.min-1, 1,633.628 rad.min-1)- 刀具直径
350 mm, 400 mm, 460 mm
(13.8 in, 15.7 in, 18.1 in)
产品介绍
概要
机床适用于重型汽车、风电、工程机械、船舶、起重、矿山机械、发电设备等行业齿轮加工。机床加工精度可达GB/T10095.1-2008标准6-7级。
机床主要性能、特点
机床主要技术、规格参数
主要技术规格 — 型号：YD3180 / YD31125 / YD31200 / Y31320CNC6
特征 / 规格（汇总）
机床适用于重型汽车、风电、工程机械、船舶、起重、矿山机械、发电设备等行业齿轮加工。机床加工精度可达GB/T10095.1-2008标准6-7级。
机床主要性能、特点
- 机床为六轴四联动大型数控滚齿机。
- 机床采用工作台固定、立柱移动完成径向进给的立式布局，机床具有全封闭护罩、油雾收集装置、自动排屑装置，可选配工件自动夹紧装置。
- 滚刀主轴采用高精密齿轮传动，工作台采用双蜗杆蜗轮传动；径向进给和轴向进给轴为矩形镶钢导轨、滚动导轨块支承；整机精度高、刚性好。
- 机床适用于高速涂层滚刀、硬质合金刀片滚刀的高效加工；针对大模数齿轮，机床可采用盘铣刀、滚刀一次装夹，实现粗铣-精滚工艺加工。
- 机床可配置微量润滑冷却装置，实现准干式切削功能。
机床主要技术、规格参数
主要技术规格 — 型号：YD3180 / YD31125 / YD31200 / Y31320CNC6
- 序号 1：最大工件直径 (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; Y31320CNC6: 3200
- 序号 2：最大工件模数 (mm) — YD3180: 27; YD31125: 30; YD31200: 32; Y31320CNC6: 32
- 序号 3：刀架最大回转角度 (°) — YD3180: ±45°; YD31125: ±45°; YD31200: ±45°; Y31320CNC6: ±45°
- 序号 4：滚刀主轴最高转速 (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
- 序号 5：工作台最高转速 (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
- 序号 6：最大装刀尺寸 (直径×长度 mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; Y31320CNC6: Φ460×600
- 序号 7：滚刀最大轴向移动量 (mm) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
- 序号 8：滚刀中心至工作台回转中心距离 (mm) — YD3180: 100-650; YD31125: 100-850; YD31200: 30-1300; YD31320CNC6: 280-2000
- 序号 9：滚刀中心至工作台面距离 (mm) — YD3180: 400-1400; YD31125: 400-1400; YD31200: 765-2165; YD31320CNC6: 765-2765
- 序号 10：工作台承重 (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
- 序号 11：主电机功率 (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53
特征 / 规格（汇总）
- 机床类型：六轴四联动大型数控滚齿机
- 适用行业：重型汽车、风电、工程机械、船舶、起重、矿山机械、发电设备等
- 加工精度：可达GB/T10095.1-2008 标准 6-7 级
- 刀具兼容：高速涂层滚刀、硬质合金刀片；支持盘铣刀一次装夹粗铣-精滚
- 布局与装置：立式（工作台固定、立柱移动）、全封闭护罩、油雾收集、自动排屑、可选工件自动夹紧
- 冷却/润滑：可配置微量润滑冷却装置以实现准干式切削
- 主要规格（按型号）：参见上方“机床主要技术、规格参数”各项数据
