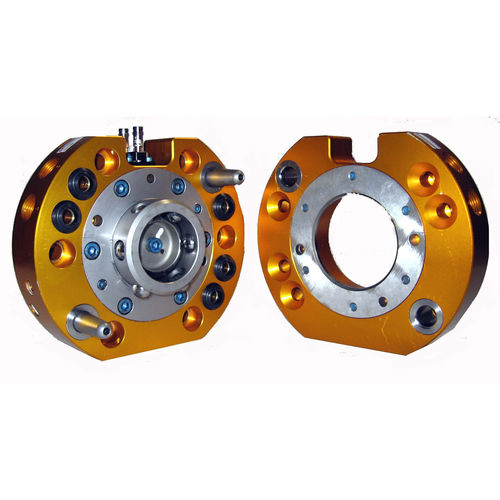

机器人换刀系统 QC-76

自动凸轮

产品概述
QC-76 机器人换刀器提供完全自动的末端执行器更换，具有可靠的锁紧机构、用于流体和信号的通道以及高位置重复性。该系列为高循环使用和恶劣工业环境设计，可提升机器人自动化单元的可用性和灵活性。

主要特性

• 完全自动的末端执行器更换
• 可靠的正向锁紧机构
• 用于气动、液体和信号的通道
• 高位置重复精度
• 为高循环和恶劣环境设计
• 提高机器人自动化的运行时间、灵活性和生产率

端口螺纹（变体）
NPT 螺纹
BSPP/G 螺纹
某些配置注明为 Rc (BSPT)

可用 SKU / 变体

• QC-76 — SKU: QC-76 — variation_id: 15163 — 端口螺纹: NPT
• QC-76-E — SKU: QC-76-E — variation_id: 15164 — 端口螺纹: BSPP/G

技术规格

• 类别：Tool Changers
• 商业名称（型号）：QC-76
• 内部型号编号：tool-changers-qc-76
• 零件编号：N/A
• 端口螺纹选项：NPT；BSPP/G；某些配置为 Rc (BSPT)
• 变体 ID：15163 (QC-76), 15164 (QC-76-E)
• 主产品图片文件名：QC-76-E.jpg
• 建议额定载荷：220 lb
• 锁紧力 @ 80 psi (5.5 bar)：2600 lb
• 静态承载力矩（X & Y）：4800 lbf-in
• 静态承载力矩（Z）：6200 lbf-in
• 位置重复精度（X, Y & Z）：0.0006 in
• 锁紧后重量：8.1 lb
• 机器人侧重量（Master）：4.95 lb
• 工具侧重量：3.15 lb
• 锁紧前机器人侧与工具侧最大间隙：0.08 in
• 直通气孔尺寸（数量）：(5) 3/8 NPT；Rc 3/8 (BSPT)
