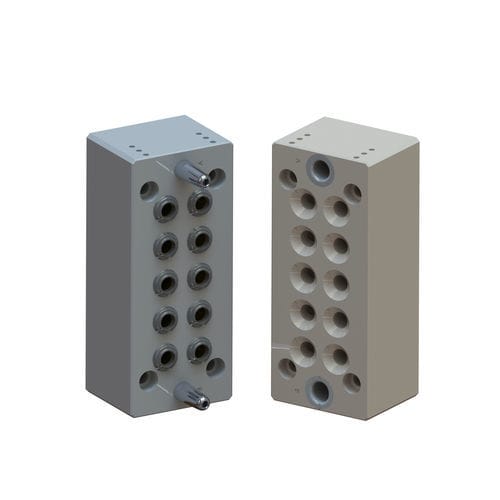

气动耦合器 UC-GA2

多端口式工业用途紧凑型

产品概述
UC-GA2 通用耦合器提供集成的直通气路接口和用于模块化实用模块的双面安装接口。适用于需要通过紧凑耦合器布置多路气管的中型模块和工厂自动化场景。

特点

• 用于标准 ATI Utility Modules 的 (2) 安装面
• 集成 10 个直通空气接口
• 端口连接选项：G1/4 或 3/8 NPT
• 硬化不锈钢定位销，保证重复装配定位
• 可选配驱动气缸和线性执行器作为兼容附件
• 安装到 ATI Drive Cylinders 需使用适配板

规格参数

• 型号：UC-GA2
• 模块类型：Medium
• 模块安装面数：2
• 集成端口数量：10（直通）
• 端口连接：G1/4 或 3/8 NPT
• 最小耦合力：1400 N（≈315 lbf）
• 工作温度范围：-28.9 °C 至 65.6 °C（-20 °F 至 150 °F）
• 重量：4.1 kg（≈9 lb）
• 对齐：硬化不锈钢定位销
• 合规类型 / 锁定类型：无

安装与兼容性
UC-GA2 通过两面安装面固定于标准 ATI Utility Modules。若要安装至 ATI Drive Cylinders，需使用适配板。安装前请确认端口尺寸和螺纹类型（G1/4 或 3/8 NPT）与您的气动系统规格一致。如需兼容的驱动气缸或线性执行器，请联系 ATI 代表。
