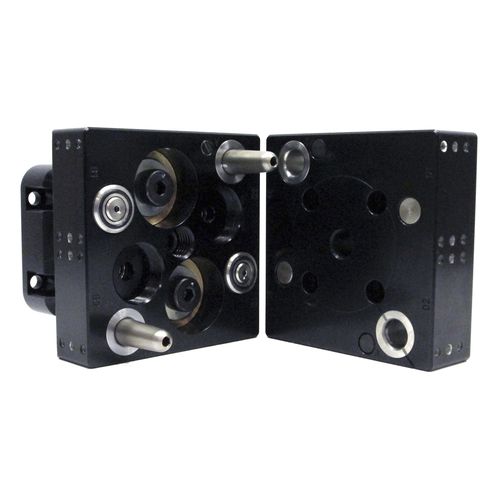

气动耦合器 UC-GK2

用于传感器I/O多端口式

产品概述

• 用于快速连接标准ATI介质/公用模块的实用耦合器。
• 紧凑机身，具有4个安装面以实现模块的稳固安装。
• 集成顺从（compliance）机构，以在存在错位时确保可靠对接。
• 可选存在传感器以检测工具侧连接状态。
• 兼容驱动气缸和直线执行器以实现动作执行。
• 高强度不锈钢定位销，保证重复定位精度。

产品特性

• 4个安装面，可安装标准ATI模块。
• 集成X/Y和Z方向顺从（±4.1 mm X/Y，2 mm Z），用于补偿对位误差。
• 锁定类型：无。
• 带有检验型连接的2个集成端口。
• 适用于工业环境的工作温度范围（-28.9 °C 至 65.6 °C）。
• 最小对接力：980 N。

规格（表格）
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

技术规格

• 型号: UC-GK2
• 顺从类型: 集成
• 锁定类型: 无
• 最小对接力: 980 N
• 工作温度范围: -28.9 °C 至 65.6 °C
• 模块安装面数量: 4
• 模块类型: 中型
• 端口数量: 2
• 端口类型: 检验型
• X/Y 顺从范围: ±4.1 mm
• Z 顺从: 2 mm
