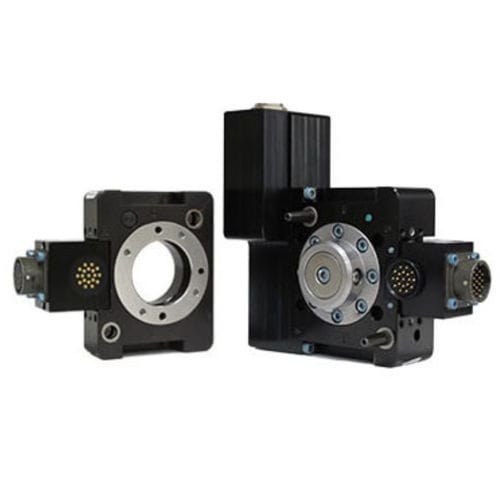

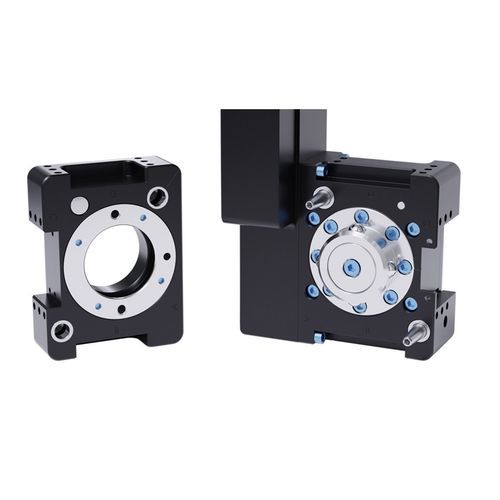

机器人换刀系统 QC-18

自动电驱动

产品概述
QC-18 电动换刀器可实现端执行器的全自动更换，具备可靠锁定、工艺接口贯通和高定位重复性。该装置针对高循环工业机器人应用与恶劣环境设计，可提升产线运行时间与灵活性。

主要特点

• 电动驱动换刀器 — 适用于无压缩空气场景。
• 12 针 M16 驱动与电源连接器，提供闭合/打开命令及锁定/解锁信号。
• 锁定/解锁时间：1 秒。
• No-Touch 锁定技术允许锁定时板间最大间隙 1.0 mm。
• 专利的失效安全（fail-safe）锁定机构，作用于活塞的力小。
• 通过接口板支持多种安装方式。
• 所有锁定部件均为 Rc58 不锈钢制造。
• 设有三处平面以便安装电气模块。
• 工作电压：21–30 VDC；低功耗。

规格
最大锁定距离：1.0 mm
位置重复精度：0.0152 mm
建议额定载荷：18 kg
X/Y 静态弯矩承载：56.5 Nm
Z 静态弯矩承载：78 Nm
主侧重量：1.41 kg
工具侧重量：0.417 kg
配对重量：1.82 kg
驱动类型：电动
机器人腕部类型：标准
颜色：黑色

技术规格

• 型号：QC-18
• 驱动方式：电动
• 工作电压：21–30 VDC
• 最大锁定距离：1.0 mm（No-Touch 锁定）
• 位置重复精度：0.0152 mm
• 建议额定载荷：18 kg
• X/Y 静态弯矩承载：56.5 Nm
• Z 静态弯矩承载：78 Nm
• 主侧重量：1.41 kg
• 工具侧重量：0.417 kg
• 配对重量：1.82 kg
• 材料：所有锁定部件为 Rc58 不锈钢
• 连接器：12 针 M16 电机控制与电源连接器（提供闭合/打开命令及锁定/解锁信号）
• 安装：通过接口板支持多种安装样式
• 附加：（3）处平面用于电气模块；专利 fail-safe 锁定机构；低功耗
