机器人换刀系统 QC-160

自动

产品概述

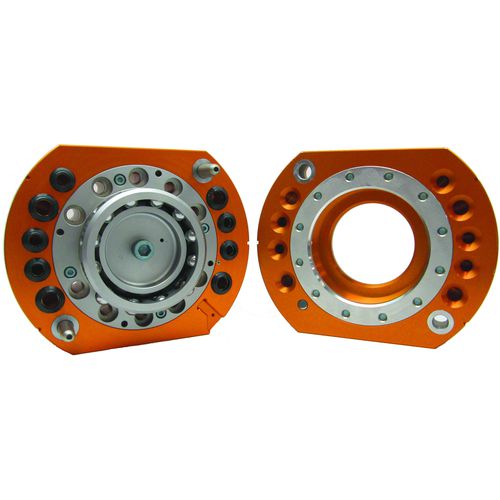

ATI 机器人换刀器 QC-160-E 支持端执行器的全自动更换，具备安全的失效保护式锁定、集成通用气路和高位置重复精度。为高循环工业自动化设计，可减少停机时间并提高机器人工作站的灵活性与产能。

主要特点

• 在耦合后9.3 kg的整机中集成(5) 3/8 G (BSPP) 和 (4) 1/2 G (BSPP) 气动通气口
• No-Touch 锁定技术在锁定时允许最多 3.0 mm 的板间隔
• 专利的失效保护式锁定机构使作用于活塞的力较小且啮合可靠
• 直接安装于 125 mm ISO 机械手腕以最小化堆叠高度；也支持其他安装模式
• 所有锁定部件采用 Rc58 不锈钢制造以提高耐磨性
• 机体两处平面可在无需适配器情况下安装多达四个通用模块
• 机体对中结构可提升扭转强度并便于维护
• 集成锁定/解锁检测以传达状态（无需单独 SIP）

规格（表）
锁紧力 @ 80 psi (5.5 bar)：31,000 N（≈ 7,000 lbf）
最大锁紧距离：2 mm（≈ 0.0787 in）
通气口尺寸： (5) 3/8 NPT；(4) 1/2 NPT（可选 BSPP/G 螺纹）
气动通道数量：5
位置重复精度：0.0152 mm（≈ 0.0006 in）
建议额定载荷：300 kg（≈ 660 lb）
X/Y 静态力矩承载能力：2,710 Nm
Z 静态力矩承载能力：2,260 Nm
主侧重量：6.44 kg
工具侧重量：2.86 kg
耦合时重量：9.3 kg
驱动方式：气动
机器人法兰类型：标准（125 mm ISO 安装）
颜色：黑色
端口螺纹：BSPP/G 或 NPT 可选

技术特性 / 规格

• 型号（页面显示的 SKU）：QC-160-E
• 锁紧力（在 80 psi / 5.5 bar）：31,000 N（≈ 7,000 lbf）
• 最大锁紧距离：2 mm
• 气动通气口：共 5 个；规格：(5) 3/8 NPT 与 (4) 1/2 NPT（支持 BSPP/G 选项）
• 位置重复精度：0.0152 mm
• 建议额定载荷：300 kg
• X/Y 静态力矩能力：2,710 Nm；Z：2,260 Nm
• 重量：主侧 6.44 kg；工具侧 2.86 kg；耦合 9.3 kg
• 驱动：气动
• 安装：直接安装于 125 mm ISO 法兰（支持其他安装模式）
• 材料：锁定件 Rc58 不锈钢
• 表面 / 颜色：黑色
