机器人换刀系统 QC-21-E
气动自动气动式执行器

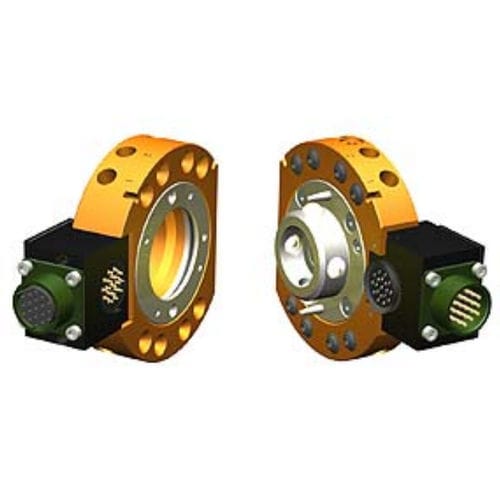

机器人换刀系统 - QC-21-E - ATI Industrial Automation - 气动 / 自动 / 气动式执行器
机器人换刀系统 - QC-21-E - ATI Industrial Automation - 气动 / 自动 / 气动式执行器
机器人换刀系统 - QC-21-E - ATI Industrial Automation - 气动 / 自动 / 气动式执行器 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

应用
机器人
类型
气动, 自动
操控类型
气动式执行器

产品介绍

概述
ATI QC-21-E 是一款气动机器人换刀装置,专为高周期工业环境的末端执行器自动交换而设计。该装置具备 No-Touch 锁定、集成气路直通和高位置重复精度,可提升机器人在线率并实现快速换刀。

主要特性
  • 在耦合状态下为紧凑的 0.794 kg(1.75 lb)包装集成 (8) 个 1/8 BSPP / 1/8 NPT 气路直通端口
  • No-Touch 锁定技术,锁定时允许最大 2.03 mm(0.08 in)板间间隙
  • 专利的失效安全锁定机构,降低作用在活塞上的力
  • 支持通过接口板的多种安装方式;提供一个平面用于安装功能模块
  • 对齐特征提供扭转强度
  • 可选的锁定/解锁传感器


技术规格
  • 型号 / SKU:QC-21-E
  • 驱动类型:气动
  • 锁紧力 @ 80 psi(5.5 bar):2300 N(≈ 520 lbf)
  • 最大锁定距离:2.03 mm(0.08 in)
  • 直通端口尺寸: (8) 1/8 NPT;G 1/8 (BSPP)
  • 气动直通端口数量:8
  • 位置重复精度:0.0152 mm(0.0006 in)
  • 建议额定载荷:25 kg(55 lb)
  • X/Y 静态力矩承载力:56.5 Nm(≈ 500 lbf-in)
  • Z 静态力矩承载力:35 Nm(≈ 310 lbf-in)
  • 主侧重量:0.476 kg(1.05 lb)
  • 工具侧重量:0.318 kg(0.7 lb)
  • 耦合后重量:0.794 kg(1.75 lb)
  • 机器人腕部类型:标准
  • 颜色:黑色
  • 端口螺纹:BSPP / G 及 NPT 可选


安装与兼容性
  • 通过接口板支持多种通用机器人法兰的安装方式
  • 提供一处平面用于安装功能模块或定制适配件
  • 适用于高周期机器人应用及恶劣工业环境


材料与选项
  • 所有锁定部件采用 Rc58 不锈钢制造
  • 可选锁定/解锁传感器以实现自动化状态反馈
  • 面向低维护运行与长寿命设计
